Brann- og flammehemmende test med ledninger og kabler

Brann- og flammehemmende test med ledninger og kabler

Flammehemmende test

For å evaluere flammehemmende ytelse til kabelen, har Den internasjonale elektrotekniske kommisjon formulert tre standarder, IEC60332-1, IEC60332-2 og IEC60332-3. IEC60332-1 og IEC60332-2 brukes til å evaluere flammehemmende evne til en enkelt kabel når den legges i en vinkel og vertikalt (de tilsvarende hjemlige standardene GB12666.3 og GB12666.4). IEC60332-3 (husholdning tilsvarer GB12666.5-90) brukes til å vurdere flammehemmingen til kabler som er bundet når de brenner loddrett, sammenlignet med kravene til flammehemming når kabler som er bundet vertikalt.

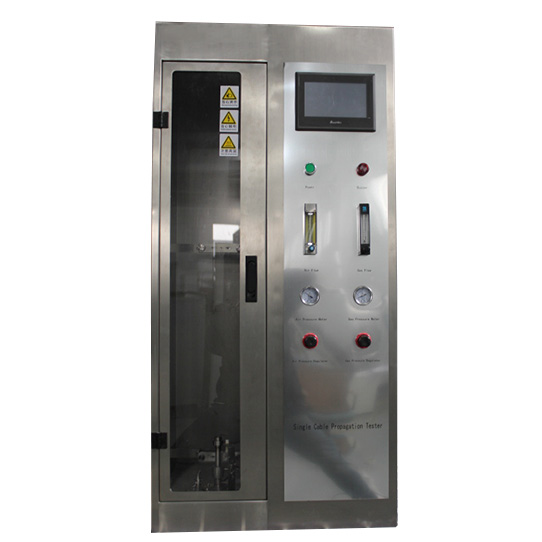

IEC 60332-1 / BS 4066-1 (vertikal brenningstest med én ledning eller kabel)

Dette er flammehemmende standard for en enkelt kabel. Testen bestemmer at en 60 cm lang prøve er loddrett festet i en metallboks åpnet på frontveggen, og en propanbrenner med en flammelengde på 175 mm kommer i kontakt med kabelen i en 45-graders vinkel fra stillingen 450 mm fra øvre faste ende av prøven. Hvis brenneskaden på prøven ikke er mer enn 50 mm fra den nedre delen av den faste enden, passerer testen.

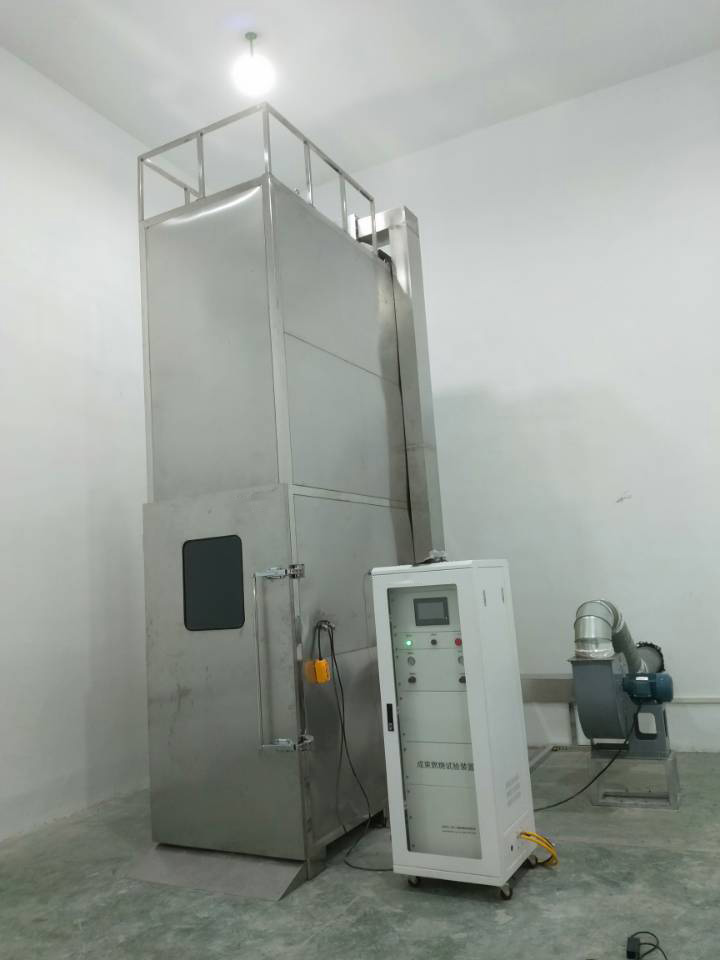

IEC 60332-3 / BS 4066-3 (Vertikal brenningstest av medfølgende ledninger eller kabler)

Dette er flammehemmende standard for medfølgende kabler. Testen bestemmer at bunten med 3,5 m lange kabelprøver er festet på den trapesformede testrammen med jerntråd, og antall prøver bestemmes i henhold til ikke-metalliske materialer som kreves av forskjellige klassifikasjoner. Prøven henges vertikalt på bakveggen til ovnen, og luft føres inn i ovnen gjennom luftinntaket på bunnplaten. Den flate propanbrenneren er i kontakt med prøven i en flamme på 750 ° C. Prøven må ikke antennes innen 20 minutter etter vertikal forbrenning når prøven tvinges til å blåse (luftstrømutslipp 5m3 / min, vindhastighet 0,9 m / sek). Selvslukkende innen 2,5 meter. IEC60332 har klasse A, klasse B, klasse C og klasse D for å evaluere flammehemmende ytelse.

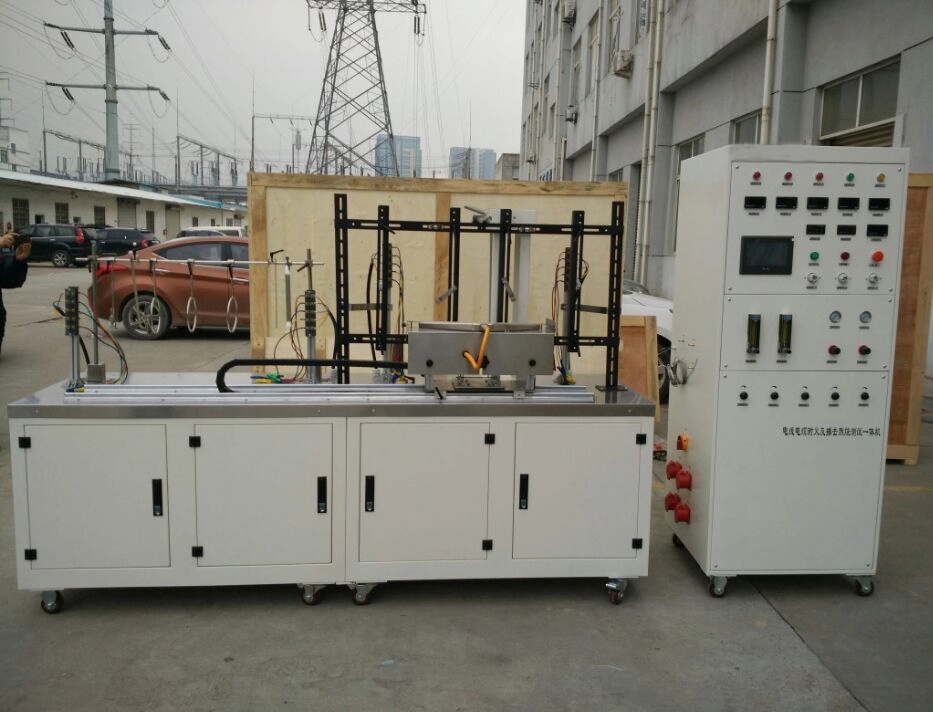

IEC brannmotstandstest

Ildfast kabel refererer til evnen til å opprettholde normal drift i en viss periode når flammen brenner, det vil si for å opprettholde kretsens integritet (Circuit Integrity). For å evaluere brannmotstanden til kabler, har Den internasjonale elektrotekniske kommisjonen og den britiske elektrotekniske kommisjonen utviklet to standarder, henholdsvis IEC60331 og BS6387. I kontrast har BS6387 mye høyere krav til brannmotstand enn IEC60331.

IEC60331 flammehemmende nivå

I IEC60331-1999 kreves brannforsyningstemperaturen på 750 ℃ ​​/ 3h-nivå, noe som betyr at 300 volt spenningsnivå påføres ved 750 ℃ ​​for å brenne i 3 timer uten sammenbrudd.

BS6387 flammehemmende karakter

BS6387 er påkrevd for å passere det horisontale combustion test, vannsprøytestest og mekanisk sjokkvibrasjonstest. Det horisontale forbrenningseksperimentet er 650 ℃ / 3h for klasse A, 750 ℃ ​​/ 3h for klasse B, 950 ℃ / 3h for klasse C og 950 ℃ / 3min for klasse S. Klasse A betyr å brenne ved 300 volt ved 650 ℃ i 3 timer uten sammenbrudd; Klasse B betyr å brenne ved 300 volt ved 750 ℃ ​​i 3 timer uten sammenbrudd; Klasse C betyr å påføre 300 volt ved 950 ℃ Ingen sammenbrudd etter brenning i 3 timer; Klasse S betyr at den vil brenne i 3 minutter ved 300 volt ved 950 ° C uten sammenbrudd. Vannsprayforbrenningstesten er delt inn i W-klasse, noe som betyr at den brennes i 15 minutter etter påføring av 300 volt spenning og deretter senkes i vann i 15 minutter uten sammenbrudd. Sjokkvibrasjonstesten er delt inn i X-klasse 650 ℃ / 15min, Y-klasse 750 ℃ ​​/ 15min og Z-klasse 950 ℃ / 15min, X-klasse betyr at 300 volt spenning påføres på 650 ℃ under brenning mens mekanisk støt og vibrasjon hvert 30. sekund i 15 minutter. Sammenbrudd; Y-nivå betyr 300 volt påført 750 ℃ ​​under brenning og mekanisk støt hvert 30. sekund i 15 minutter uten sammenbrudd; Z-nivå betyr 950 ℃ påført 300 volt under brenning og mekanisk støt hvert 30. sekund. Ingen sammenbrudd i 15 minutter av gangen. Det høyeste nivået som kreves av BS6387 er CWZ.
