Introduksjon:

Branndøren åpning og lukking av pålitelighetstestenhet er designet i henhold til EN 1191 -vinduer og dører - motstand mot gjentatt åpning og lukking - testmetodestandard, og er ment å evaluere den mekaniske holdbarheten og funksjonelle påliteligheten til branndører og deres maskinvare i gjentatte åpninger og lukkeoperasjoner. Enheten har et bredt spekter av testdekning, som dekker enkeltblad, dobbeltblad, vinduet og spesialfunksjonsbranndører, og er egnet for dører og relatert maskinvare (for eksempel hengsler, dørklokker, låser) laget av forskjellige materialer som stål, tre og aluminiumslegering. Ved å simulere 10.000 til 200.000 åpnings- og lukkesykluser (justert i henhold til dørens brukskategori), verifiserer testenheten om døren fremdeles kan opprettholde strukturell integritet og jevn drift etter langvarig bruk, og sikre dens pålitelige ytelse i brann eller andre nødscenarier. Testmetoden til EN 1191 er sterkt relatert til åpnings- og avsluttende pålitelighetstestkravene til GB 12955-2008, og gir teknisk støtte for sertifisering og anvendelse av branndører i det internasjonale markedet, og gjenspeiler dens anvendbarhet innen global bygningssikkerhet.

Standard:

1.EN 1191: Windows and Doors - Motstand mot gjentatt åpning og lukking - Testmetode

2.EN 1154: Bygningsmaskinvare - Kontrollerte dørlukkingsenheter

3.Ani/BHMA A156.1: Butts and Hinges

4.Ani/BHMA A156.18: Materialer og finish (for dørklærere)

5.EN 12400: Vinduer, dører og skodder - Mekanisk holdbarhet - Krav og klassifisering

6.Iso 23307: Brannmotstandstester - Dør- og lukkerenheter (mekaniske holdbarhetsaspekter)

Relaterte standarder:

1.EN 1634-1: Brannmotstand og røykkontrollprøver for dør- og lukkersamlinger

2.BS 476-22: Brannprøver på byggematerialer og strukturer-Metoder for bestemmelse av brannmotstanden til ikke-ladede elementer

3.NFPA 252: Standardmetoder for branntester av dørenheter

4.UL 10B: Brannprøver av dørenheten

5.UL 10C: Positive Pressure Fire Tests of Door Assemblies

6.Iso 3008: Brannmotstandstester - Dør- og lukkersamlinger

Omfang av søknad:

1. Fire-dører med enkeltblad: Inkludert ilddører med enkeltblad laget av stål, tre, stål-tre-kompositt eller andre materialer, for å teste holdbarheten og funksjonell integritet på dørbladet og maskinvaren (for eksempel hengsler, dørklærere) etter gjentatt åpning og lukking.

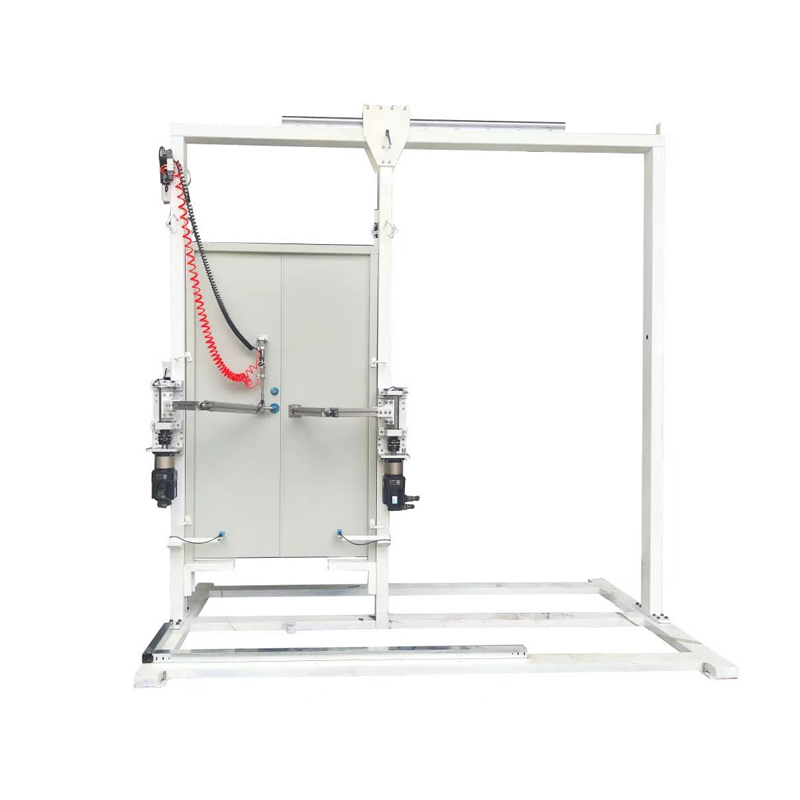

2. dobbeltbladdør: inkludert biparting eller asymmetrisk dobbeltbladdør, for å teste koordinering og holdbarhet til de to dørene og deres maskinvare som dørklærere og sequencers.

3. Branndør med brannvindu: Test branndør med observasjonsvindu for å sikre at dørbladet og vinduet fremdeles kan opprettholde forsegling og brannmotstand etter gjentatt åpning og lukking.

4. Spesielle funksjonsbranndører: for eksempel branndører med flukt skyvstenger, elektrisk kontroll eller automatiske dørlukkingsenheter, test påliteligheten til deres spesielle maskinvare etter flere åpninger og lukking.

5. Fire Door Hardware: Inkludert hengsler, dørklærere, låser, sequencers osv., Endelig eller som en del av dørsystemet, tester de mekaniske egenskapene deres under gjentatte operasjoner.

6. Branndører med forskjellige brannmotstandsnivåer: for eksempel klasse A (1,5 timer), klasse B (1,0 timer), klasse C (0,5 timer) branndører, tester deres åpning og lukking av pålitelighet under forskjellige krav til brannmotstand.

Hovedtekniske parametere ：

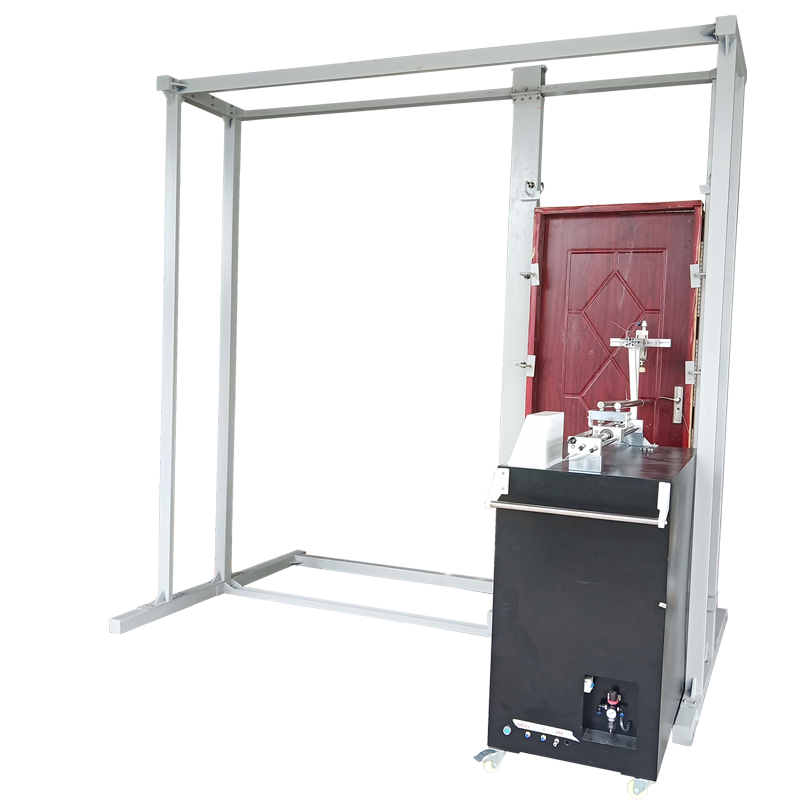

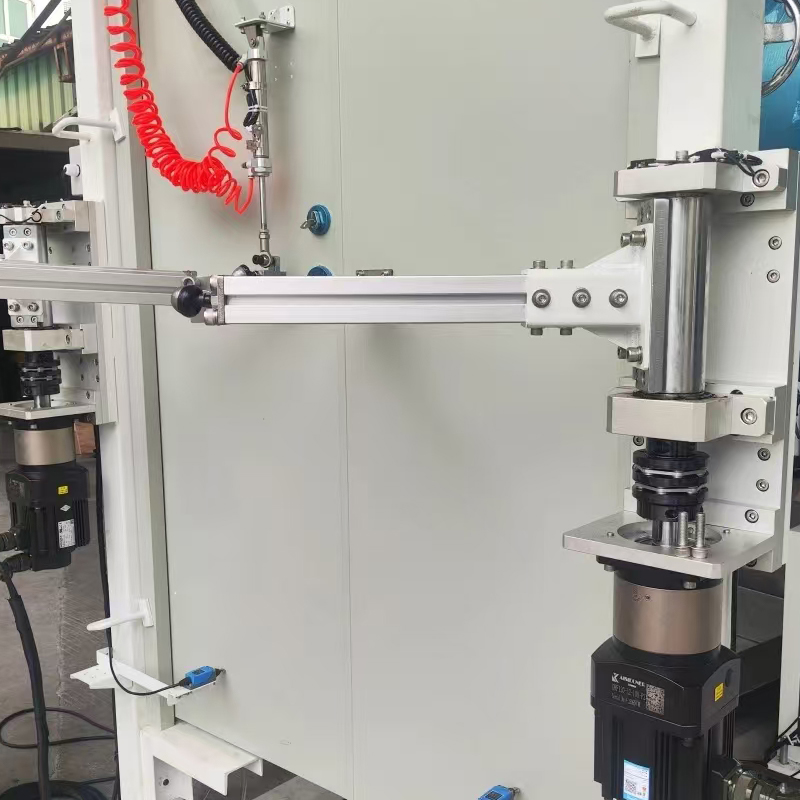

1 Utstyret inkluderer en justerbar ramme, en sveiv, en tilkoblingsstang og en kraftmekanisme. Dørbladet er installert på den justerbare rammen. Den ene enden av koblingsstangen er koblet til dørbladet og den andre enden er koblet til sveiven. Bunnen av sveiven er festet til et relativt statisk faste objekt på bakken, og veiven er koblet til kraftmekanismen;

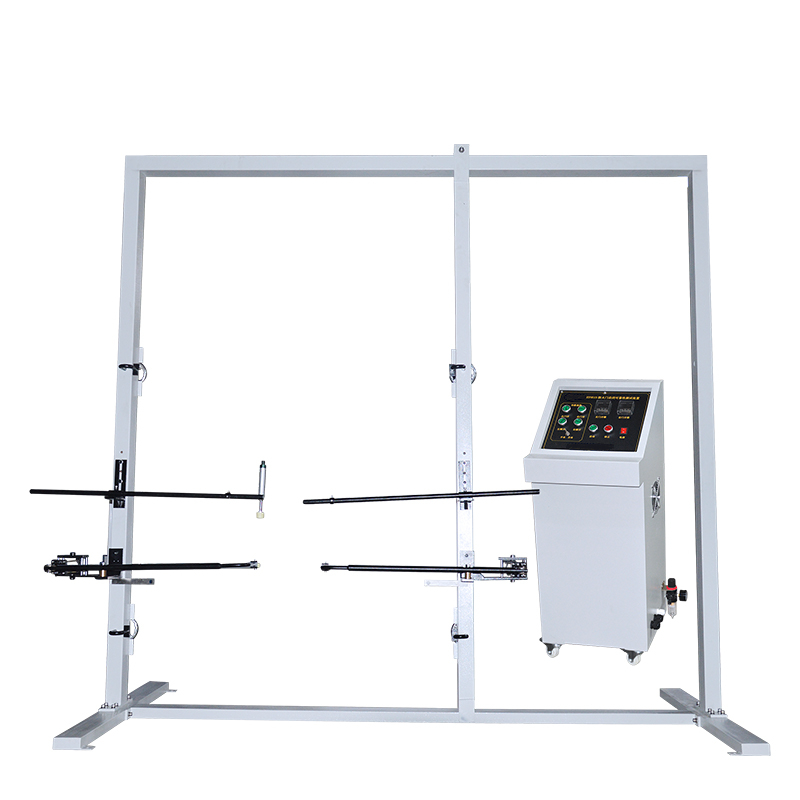

2 Testramme: Det er en justerbar ramme, egnet for å installere vanntette dører med forskjellige spesifikasjoner og størrelser, med tilstrekkelig stivhet for å forhindre deformasjon som påvirker testresultatene under testen. Nettestørrelsen på armaturen er 2500 mm bred * 2800 mm høy (bredde og høyde kan justeres);

3 Operasjonssyklus: 8s-14s;

4 Åpningsvinkel: 50-90 grader justerbar;

5 Åpningstider: 0-99999 ganger justerbar;

6 Test Rack -størrelse: L3106mm*W1600mm*H2950mm

7 Kontrollboks størrelse: L380mm*W332mm*H875mm

8 Strømforsyning: AC220V

9 Strøm: 320W
