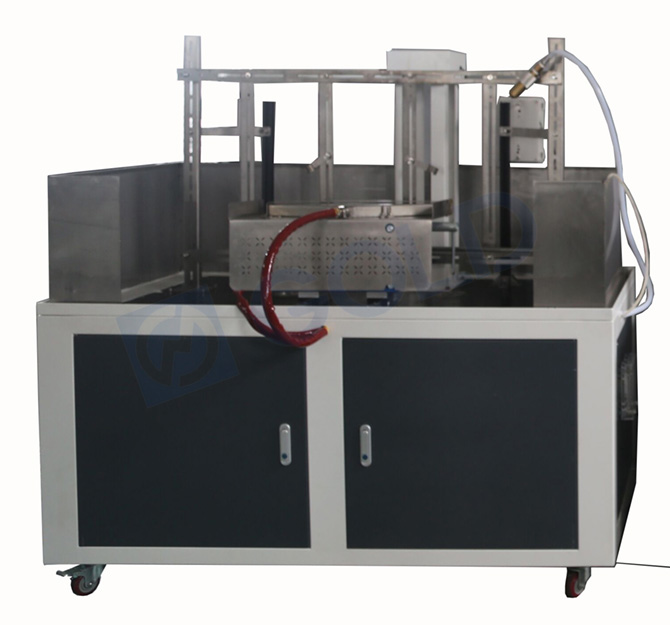

IEC 60331 Tråd og kabel brannmotstandstest og hammertestmaskin

   Introduksjon:

Ledninger og kabler som er vanskelige å brann og har evnen til å hindre eller forsinke flammespredning, refererer generelt til ledninger og kabler som kan passere GB / T18380.3 (tilsvarende IEC60332-3) Test.iec 60331 Wire og kabelbrannmotstand Test og Hammer Test Machine fulgte fullt ut de nyeste standardkravene til BS6387-2013 design og produksjon; Utstyret kan lagre kostnadene for flere elektriske kontrollbokser for kunder i størst mulig grad. Det kan teste tre tester på grunnlag av en elektrisk kontrollboks.

Systemet bruker et berøringsskjerm mikrocomputer kontrollsystem; Ulike eksperimenter kan velges fritt på skjermen.
Hammer Test Bench kan også realisere automatisk tenning eller manuell tilleggs tenning. Flammetemperaturen kan nå mer enn 950 grader.

   Standard:

• IEC 60331 del 12

• IEC 60331 del 31

• IEC 60331-1.

• BS6378 (tilleggsutstyr)

   Hovedtrekkene:

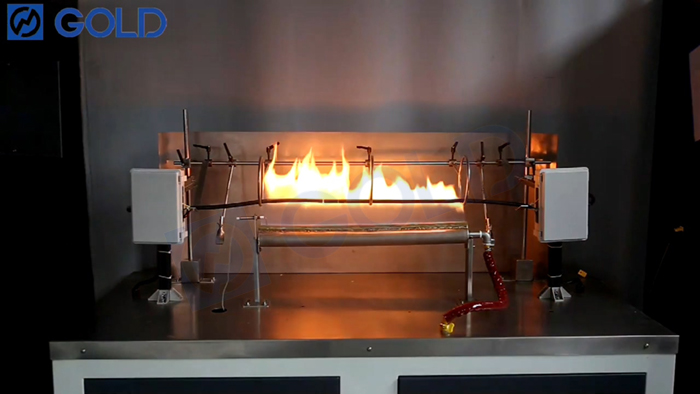

Brannmotstandstest:

1. Brenneren er en belte-type propan gass fakkel med en venturi mixer, dysen er 500 mm lang og 15 mm bred, og er utstyrt med en venturi mikser.

2. Tre rader med forbrenningshull er forskjøvet, bredden på den fremre enden av brenneren: 15 mm; Hulens diameter: 1.32mm, avstanden mellom hullene på hullene: 3,2 mm.

3. En rad med guidehull er gitt på begge sider av dyseplaten for å holde flammen brenner.

4. Importert med dobbeltflow meter og trykkregulering.

5. Luftstrømrate (80 ± 5) l / min; Propan-strømningshastighet (5 ± 0,25) l / min.

6. Med en temperaturmålingsdiameter 2mm; (K-type termoelement).

7. Et klipp er installert i den ene enden av prøveholderen for å fikse prøven, og den andre enden letter varmeoverføringen langs prøvenes langsgående retning.

8. Kabelprøven støttes av to metallringer med en midtlengde på ca. 300 mm.

9. Den indre diameteren av prøven som støtter metallringen er 150 mm, og diameteren av ringeseksjonen er 10 ± 2 mm.

10. Stillingen til brenneren fakkelen er ikke mindre enn 200 mm fra bunnen av forbrenningsboksen og ikke mindre enn 300 mm fra veggen av esken.

11. Den horisontale akse av brenneren fakkelen er 70 ± 10 mm fra den nedre enden av kabelprøven, og brennerens lengdeakse er ca. 45 mm fra kabelens vertikale akse.

12. To 1,5 mm diameter termoelementer (A, B) er installert horisontalt på venstre og høyre side 45 mm unna brenneren midtlinjen, kontroller flamme temperaturen er innenfor 750 + 50 ºC; I henhold til BS6387-standarden kan temperaturen også nå 950 ºC.

1. 3. Med intelligent deteksjonsfunksjon, når prøven har en kortslutning under testen, vil den automatisk alarm og slå av brannkilden.

14. PLC Plus Touch Screen Intelligent Control, og registrer og lagrer automatisk testdata.

15. Sikrestrømmen i prøvekretsen er 2a.

16. Prøveapplikasjonen AV 100V ~ 1000V er justerbar.

17. Brannforsyningen kan settes fritt, den anbefalte tiden er 90 minutter.

18. 27m³ forbrenningskammeret er valgfritt.

Hammer Test:

1. Slagstruktur av rustfritt stålbrakett; Spray-maleri behandling av kabinettet.

2. Den uavhengige motoren treffer kontrollboksen.

3. Tykk rund stålstang med en hammer på ¢ 25 og en lengde på 600.

4. Den dumpe kegle thumps fritt i en vinkel på 60 °.

5. Motordrevet stanghammer utfører periodisk hammering i strid.

6. Hammer syklus (tid): 10 ~ 999s (kan settes, standarden krever 30 ± 2s / tid).

7. Total testtid: 0 ~ 9999s.

8. Bandbrenner (samme som sprøytest) (delt med ildfaste forbrenningstestbenk).

9. Testtemperatur 600 ~ 1000 ° (en klasse 650 °, B klasse 750 °, C, D GRAFT 950 °).

10. Diameteren av temperaturmåling termoelementet er mindre enn ¢ 2 mm. (Delt med ildfast forbrenningstestbenk);

11. Under testen passerer hver fasekabel 0,25a strøm.
