IEC 60754 Kabelfrigjøring Gass halogensyre Konduktivitetstester for isolasjon og skjedelag med ledninger og kabler

IEC 60754 Kabelfrigjøringsgass Halogensyre Konduktivitetstester


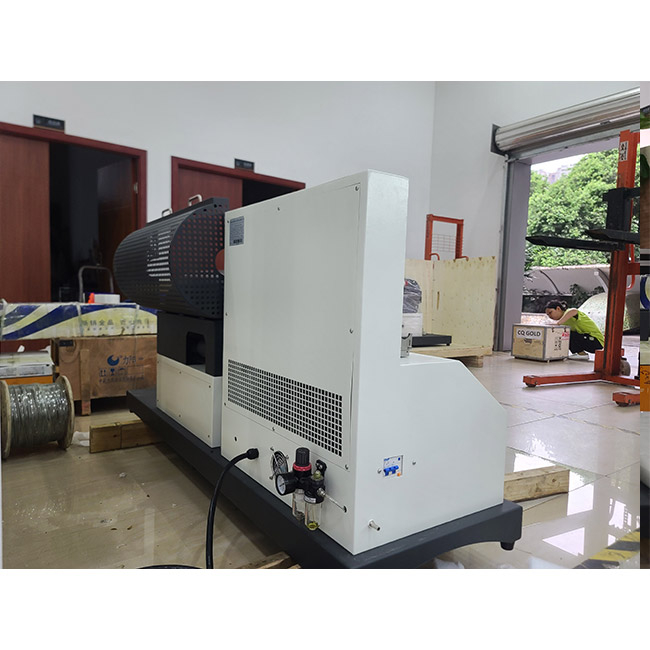

Produkt introduksjon

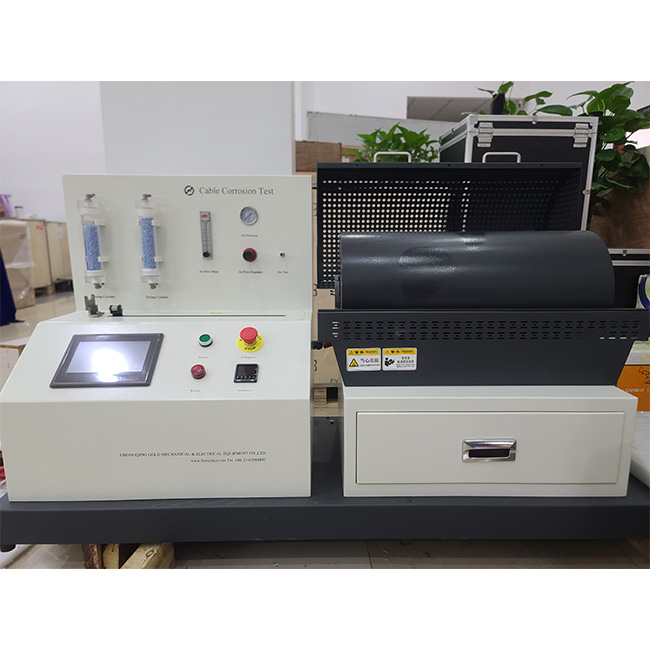

IEC 60754 ledning og kabel frigjort gass halogensyre konduktivitetstester er en presisjonsenhet designet for å evaluere egenskapene til gasser som frigjøres når ikke-metalliske materialer (for eksempel isolasjon og skjede) av ledninger og kabler blir brent. Det er i samsvar med IEC 60754-1 og IEC 60754-2 internasjonale standarder og deres tilsvarende standarder (for eksempel EN 60754, BS EN 60754, UL 2556). Testeren verifiserer brannsikkerheten til lavt røyk null-halogen (LSZH) kabler ved å brenne 1 g prøve ved 800 ° C (for halogensyre gassinnhold) eller 950 ° C (for surhet og ledningsevne). Enheten integrerer en rørovn, et gassinnsamlingssystem, en pH -måler og en konduktivitetsmåler, støtter automatisk temperaturkontroll og dataopptak, og er mye brukt i kabelmaterialsertifiseringstesting i konstruksjonsfeltene, jernbaner, skip osv.





Standard

1. IEC 60754 Standard
IEC 60754-1: 2011+A1: 2019
Tittel: Test på gasser utviklet seg under forbrenning av materialer fra kabler - Del 1: Bestemmelse av halogensyregassinnholdet

Beskrivelse: Spesifiserer utstyret og prosedyrene for å bestemme halogensyregassene (unntatt hydrofluorsyre) frigitt under forbrenning av tråd- og kabelmaterialer (basert på halogenerte polymerer eller forbindelser som inneholder halogentilsetningsstoffer).

Gjeldende: Test halogensyregassinnholdet (uttrykt i mg/g) kabelisolasjon eller hylsematerialer.

Merknader: Ikke aktuelt for bestemmelse av hydrofluorsyre (se IEC 60684-2).
IEC 60754-2: 2011+A1: 2019

Tittel: Test på gasser utviklet seg under forbrenning av materialer fra kabler - Del 2: Bestemmelse av surhet (ved pH -måling) og konduktivitet

Beskrivelse: Evaluer surheten og korrosiviteten til gassene som frigjøres under forbrenning av ledning og kabelmaterialer ved å måle pH -verdien og konduktiviteten til forbrenningsgassene oppløst i vann.

Påføring: Testing av surhet (pH ≥ 4,3) og konduktivitet (≤ 10 µs/mm) av kabelmaterialer med lav røyk null halogen (LSZH).

Merk: Testing utføres ved 950 ° C, i motsetning til 800 ° C i IEC 60754-1.


Testområde
Testeren er egnet for følgende materialer og scenarier:

Testobjekter:
Isolasjonslag, skjedelag eller andre polymerbaserte materialer av ledninger og kabler.

Kabler som inneholder halogen (klor, brom, jod, etc.) eller halogenfri (lav røyk null halogen, LSZH) materialer.

Ikke-metalliske materialer (for eksempel PVC, PE, PP eller forbindelser som inneholder halogentilsetningsstoffer).

Merk: Ikke egnet for å bestemme frigjøring av hydrofluorsyre fra fluorholdige materialer (se IEC 60684-2).

Applikasjonsområder:

Ytelsesverifisering av lav røyk null halogen (LSZH) kabler.

Scener som bygninger, jernbaner, skip, datasentre osv. Som krever høy kabelbrannsikkerhet.

Kabelsertifisering i samsvar med internasjonale og regionale standarder (som IEC, EN, UL, BS, AS/NZS).

Testforhold:

IEC 60754-1: Forbrenningstemperaturen er 800 ° C ± 10 ° C, og halogensyregassinnholdet bestemmes.

IEC 60754-2: Forbrenningstemperaturen er 950 ° C ± 10 ° C, og surhet og konduktivitet måles.

Prøvemasse: vanligvis 1g (± 0,005 g), som må hakkes jevnt eller malt.

Kvantitative indikatorer på testområdet:

Halogensyregassinnhold (IEC 60754-1): uttrykt i mg/g, den totale mengden halogensyregasser som hydrogenklorid (HCl) og hydrogenbromid (HBR) måles.

Typiske krav: Halogensyreinnholdet i halogenfrie kabler er ≤ 5 mg/g.
Surhet (pH-verdi) (IEC 60754-2): pH-verdien for forbrenningsgassen oppløst i vann.
Typiske krav: pH ≥ 4,3 (lav korrosjitet).

Konduktivitet (IEC 60754-2): Konduktiviteten til forbrenningsgassen oppløst i vann, i µs/mm.
Typiske krav: Konduktivitet ≤ 10 µs/mm.





Testinnhold
Testeren utfører følgende testinnhold i henhold til kravene i IEC 60754-1 og IEC 60754-2:

1. IEC 60754-1: Halogensyregassinnholdstest
Formål: Bestem den totale mengden halogensyregass som frigjøres når kabelmaterialet brenner (uttrykt som hydrogenkloridekvivalent, enheten er mg/g).

Testtrinn:
Eksempelforberedelse: Ta 1g prøve og hakk den til en partikkelstørrelse på ≤ 2mm for å sikre ensartethet.
Forbrenning: Plasser prøven i en rørovn og brenn den ved 800 ° C ± 10 ° C, og pass tørr luft (strømningshastighet 0,015 m³/t til 0,03 m³/t).
Gassinnsamling: Gassene som frigjøres ved forbrenning blir samlet gjennom en gassvaskeflaske (som inneholder destillert vann eller annen absorpsjonsvæske).
Kjemisk analyse:
Halogensyreinnholdet bestemmes ved titrering (for eksempel sølvnitrattitrering) eller ionkromatografi.
Beregn halogengassinnholdet (mg/g) uttrykt som hydrogenklorid (HCl) ekvivalent.

Testresultater:

Halogensyregassinnhold (mg/g).
Bestem om materialet oppfyller den halogenfrie standarden (vanligvis ≤ 5 mg/g).
Utstyrskrav:
Rørovnen (oppvarmet til 800 ° C).
Luftforsyningssystem (presis flytkontroll).
Gassvaskflaske og absorpsjonsvæske.
Titreringsenhet eller ionkromatograf.

2. IEC 60754-2: Surhet og konduktivitetstest

Formål: Å bestemme surheten (pH -verdien) og konduktiviteten til gassen som frigjøres når kabelmaterialet brenner for å evaluere dets etsighet.

Testtrinn:

Eksempelforberedelse: Ta 1g prøve og hakk den i partikler ≤ 2mm.
Forbrenning: Plasser prøven i en rørovn og brenn ved 950 ° C ± 10 ° C, og pass fuktig luft (inneholder vanndamp, strømningshastighet 0,015 m³/t til 0,03 m³/t).

Gassinnsamling: Forbrenningsgassen samles gjennom en gassvaskflaske (som inneholder et fast volum destillert vann, typisk 1000 ml).

Mål:

Mål pH -verdien til løsningen ved bruk av en pH -måler.
Mål konduktiviteten til løsningen (µs/mm) ved bruk av en konduktivitetsmåler.

Resultatberegning:

pH -verdi: Registrer deg direkte.

Konduktivitet: uttrykt som konduktivitet per millimeter prøvelengde (µs/mm).

Testresultater:

pH -verdi (typisk krav ≥ 4,3).
Konduktivitet (typisk krav ≤ 10 µs/mm).
Bestem om materialet oppfyller kravene til lave korrosivitet.

Utstyrskrav:

Rørovnen (oppvarmet til 950 ° C).
Våt luftforsyningssystem (kontrollfuktighet).
Gassvaskflaske og destillert vann.
pH -måler og konduktivitetsmåler (nøyaktighet oppfyller ISO 385 etc.).


Hovedfunksjoner:

1. Optimalisert strukturell design, rimelig layout, enkel drift;

2. All kabinett er laget av rustfritt stål;

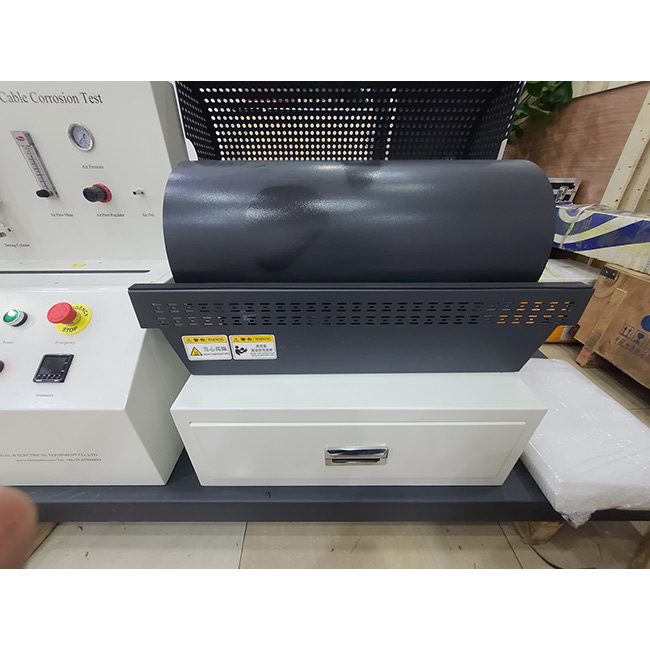

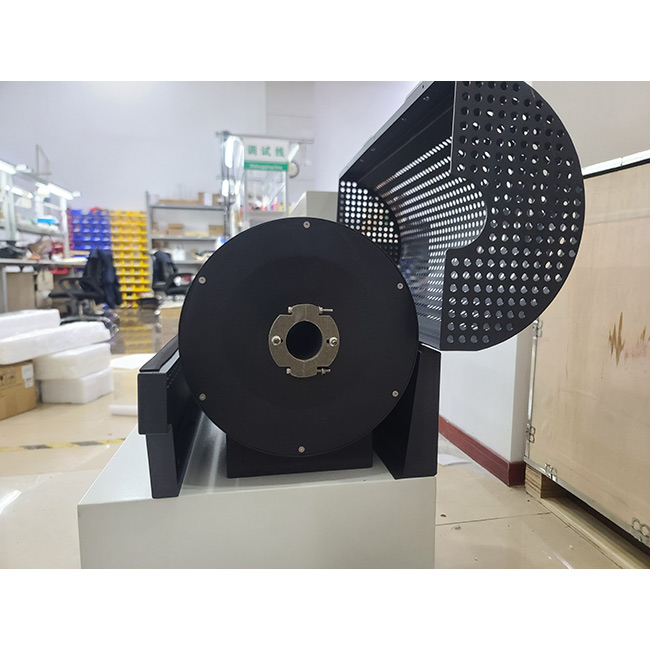

3. Den effektive lengden på den rørformede ovnen er 500 ~ 600 mm, den indre diameteren er 40 ~ 60mm, og den er
utstyrt med et justerbart elektrisk varmesystem;

4. Utstyrt med amerikanske importerte termoelementer;

5. Størrelsen på forbrenningsbåten er 45 ~ 100 mm lang, 12 ~ 30mm bred og 5 ~ 10mm dyp;

6. Området for konduktivitetsmålingsenheten er 0,01us/mm ~ 100us/mm;

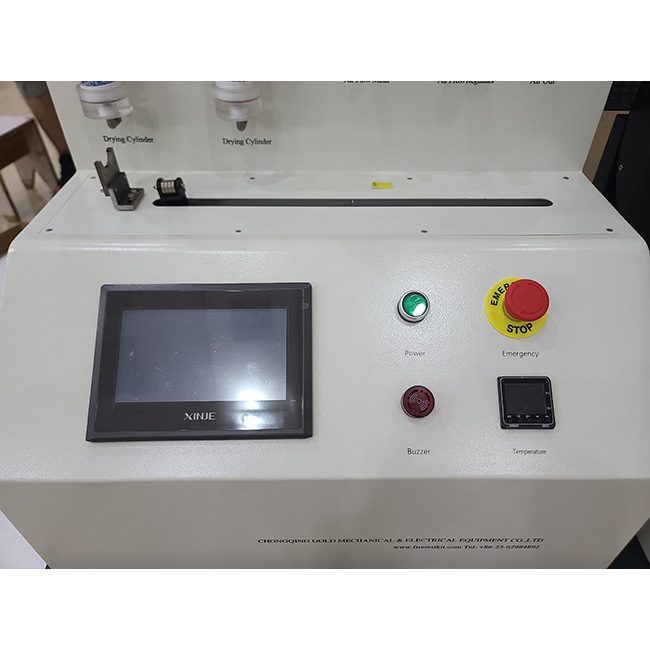

7. Kontrollrommet bruker elektronisk temperaturkontroll for intelligent å kontrollere temperaturen på røret
ovn;

8. Utstyrt med 2 gassinnsamlingsflasker

9. Prøvekammerstørrelsen er 1 liter

10. Utstyrt pH -verdi og konduktivitetstester med elektronisk visning og elektroder

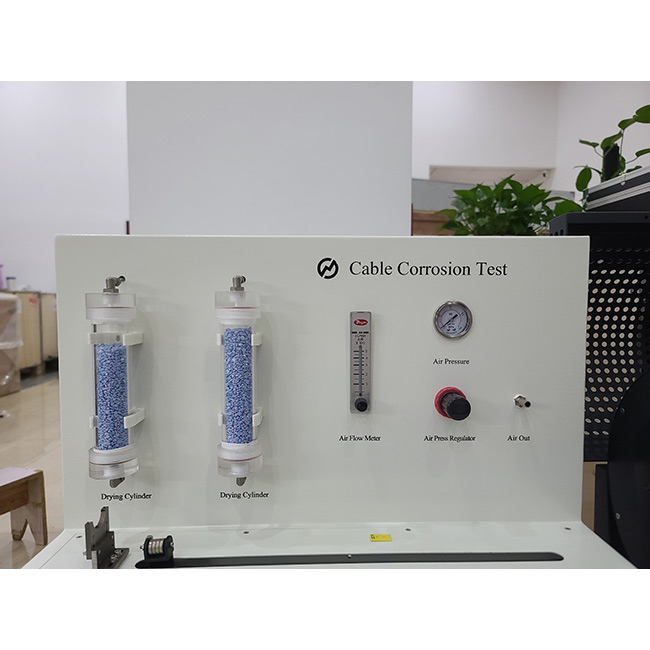

11. Luftmåler og alle nødvendige silikabrannsikre rør for å forhindre korrosjon med gass. 12. Aktivert karbon (luftfiltrering): Filtrer luftkilden gjennom filteret

13. Silikagel brukes til å tørke luftkilden;

14. Pyrex Pipe: Brukere kan enkelt sette inn prøven i Pyrex -ovnrøret for å beskytte røret mot skade

15. Forbrenningsbåtflyttingssystem: Motoren flytter automatisk forbrenningsbåtanordningen; lage
Test mer intelligent;

16. Modus Konvertering: Modus Konverteringsbryter (To testmetoder er tilgjengelige, IEC 60754-1 & IEC 60754-2)

17. Temperaturalarmkontroller: Kontroller temperaturen i ovnen for å forhindre overoppheting

18. Timer: IEC 60754-1 eller IEC 60754-2-enhet for målingstid i testen

19. Skuff: En boks for lagring av tilbehør (for eksempel konduktivitetsmåler, pH -måler, etc.)

20 Temperaturskjerm: Viser kjernetemperaturen på ovnen

21. Permanent magnetisk røre: En røre for å blande forbrenningsgasser i destillert wate

22. Konduktivitetsmåler: Et instrument for å måle konduktiviteten til forbrenningsgasser
