Ledning og kabel IEC 60332-3-10 EN 50399 Bundle forbrenningsvarmeutløser

Produktintroduksjon

IEC 60332-3-10 forbrenningstester for buntet ledning og kabel er et profesjonelt utstyr som overholder internasjonale standarder og brukes til å evaluere ytelsen til flammespredning av vertikalt installerte buntekabler under brannforhold. Testeren bruker et 1 m × 2 m × 4 m testrom i rustfritt stål, utstyrt med en 70 kW beltepropanbrenner og en standardstige (500 mm eller 800 mm bred), som simulerer ekte brannscenarier gjennom presis gassstrømkontroll. Testinnholdet inkluderer tenning i 20 eller 40 minutter, måling av flammespredningsavstanden (vanligvis ≤ 2,5 m), egnet for strømkabler, kontrollkabler og fiberoptiske kabler, mye brukt i bygninger, tunneler, skip, jernbaner og andre scenarier. Samsvarer med internasjonale standarder som IEC 60332-3-serien, EN 50399, UL 1685, IEEE 1202 og IMO FTP-kode del 5 for å sikre brannsikkerhetsytelsen til kabler

Søknad

Strømkabler: brukes til kraftoverføring i høyhus, tunneler, undergrunnsbaner, kraftoverførings- og distribusjonsnettverk og industrianlegg.

Kontrollkabler: brukes til kontroll og overvåking av industrielle automasjonssystemer, datasentre og bygningssignaloverføring.

Fiberoptiske kabler: brukes til telekommunikasjonsnettverk, Internett-dataoverføring og jernbanekommunikasjonssystemer.

Disse kablene er installert i bunter og er mye brukt i høyhus, tunneler, t-bane, skip, jernbaner, datasentre og andre scenarier som krever høy brannsikkerhet.

Standard

IEC 60332-3-10: Spesifiserer testutstyret for vertikal flammespredning for buntede kabler, inkludert et testkammer, en 70 kW propanbrenner og en stige for å evaluere brannmotstanden til kabler.

EN 50399: Basert på IEC 60332-3-10 utstyr, 20 minutters tenning, test flammespredning og drypp, i tråd med EUs byggekabelstandarder.

UL 1685: Vertikal bretttest, 20 minutters tenning, flammespredning ≤ 1,5 m (FT4) eller ≤ 2,4 m, egnet for nordamerikanske byggekabler.

Ytelsesegenskaper

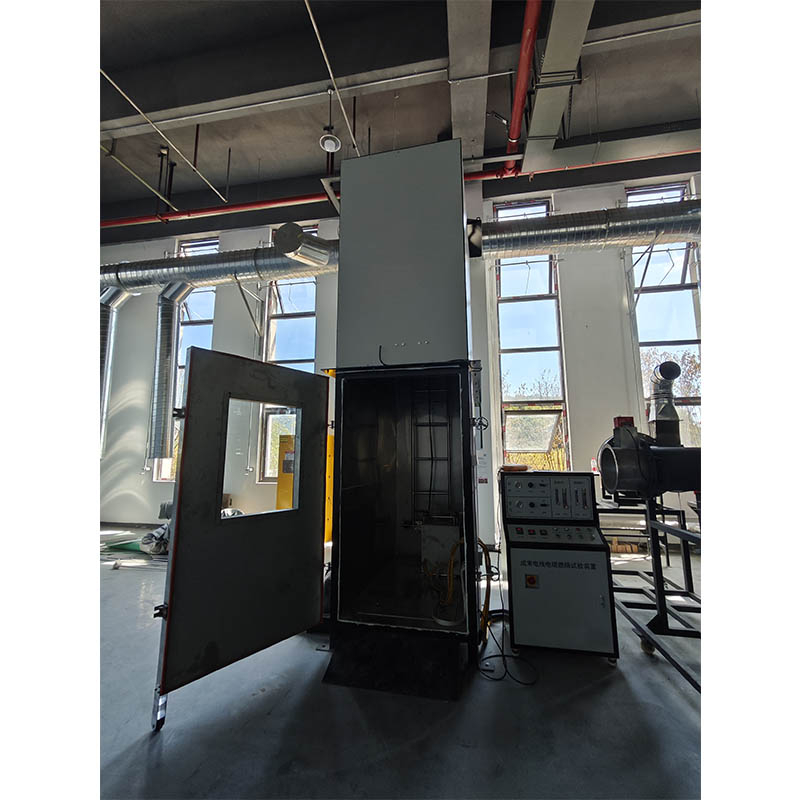

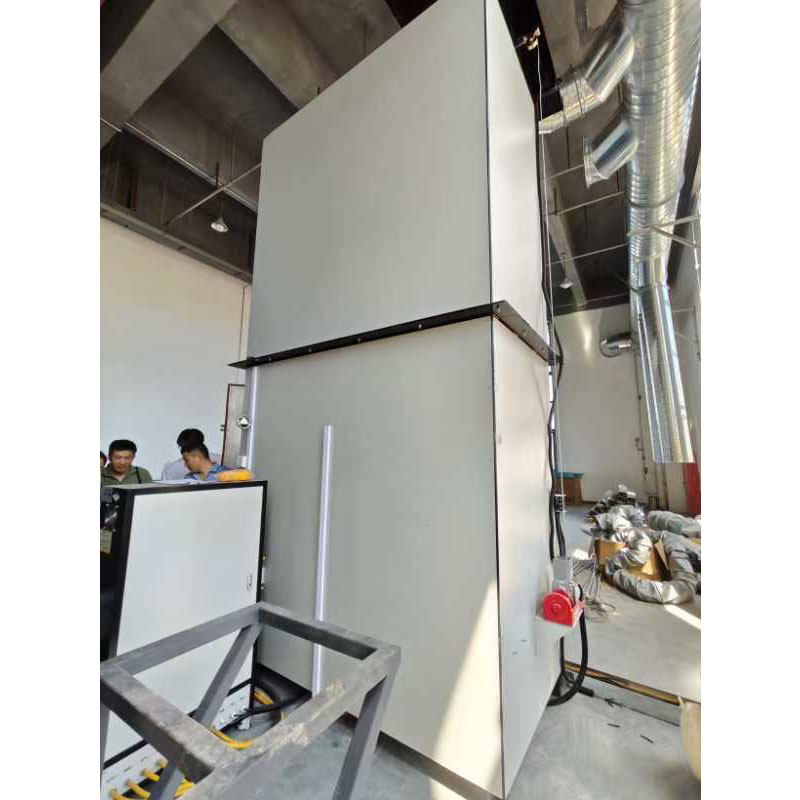

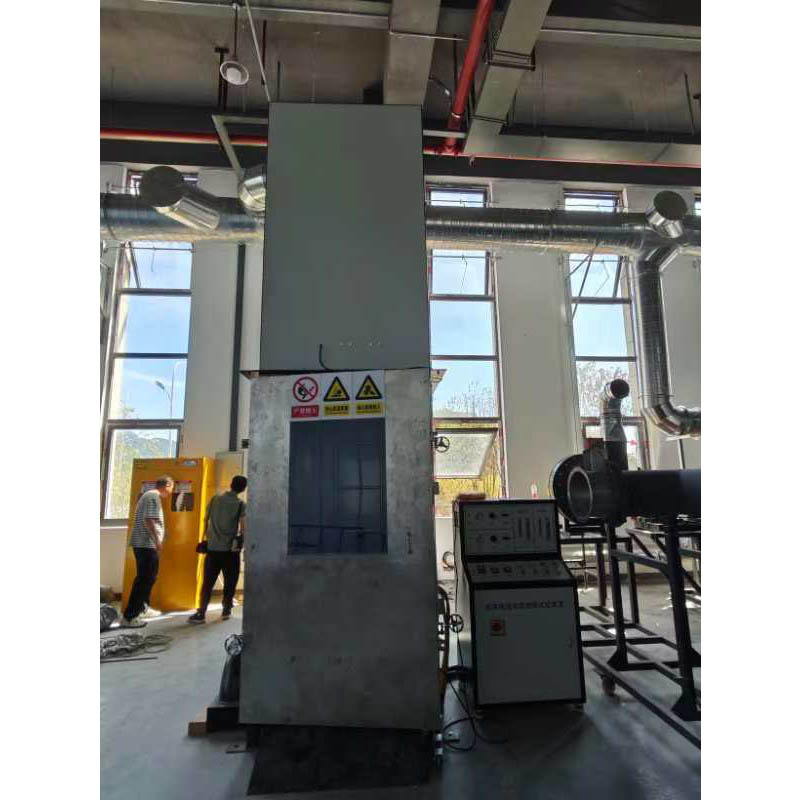

1. Dimensjonene til testkammeret i rustfritt stål er 1000±100(W) x 2000±100(D) x 4000±100(H) mm;

2. Den indre overflaten av kammeret er foret med isolerende materiale;

3. Den nedre fremre halvdelen av kammeret har en 800±20(W) [isolasjon/temperaturområde]. 4. En 300±30 (W)×1000±100 (D) eksosåpning er anordnet på toppen av kammeret for enkel fjerning av røykgass under testing;

5. Et flammestopprør er installert for å forhindre tilbakeild av propangass, og dermed maksimere prøvesikkerheten;

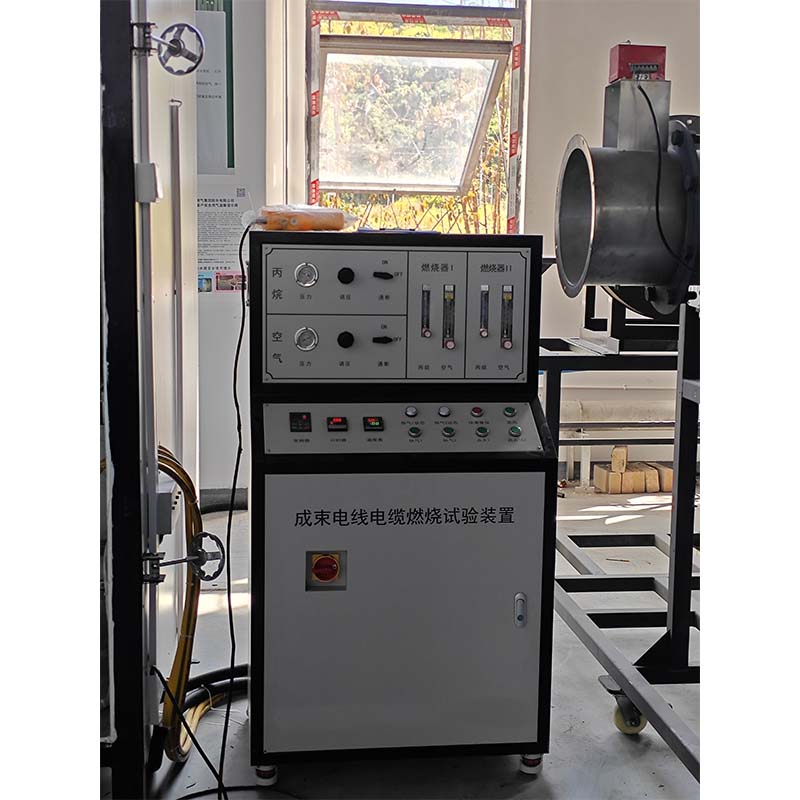

6. Alle kontroll- og testforhold registreres automatisk av datamaskinen;

7. På grunn av temperaturens innflytelse på gasstrykk og tetthet, implementeres et automatisk kompensasjonssystem for brennerens drivstoffgass og luft via datamaskinkontroll;

8. Kammerobservasjonsvindu: brannsikkert glass (5 mm tykt);

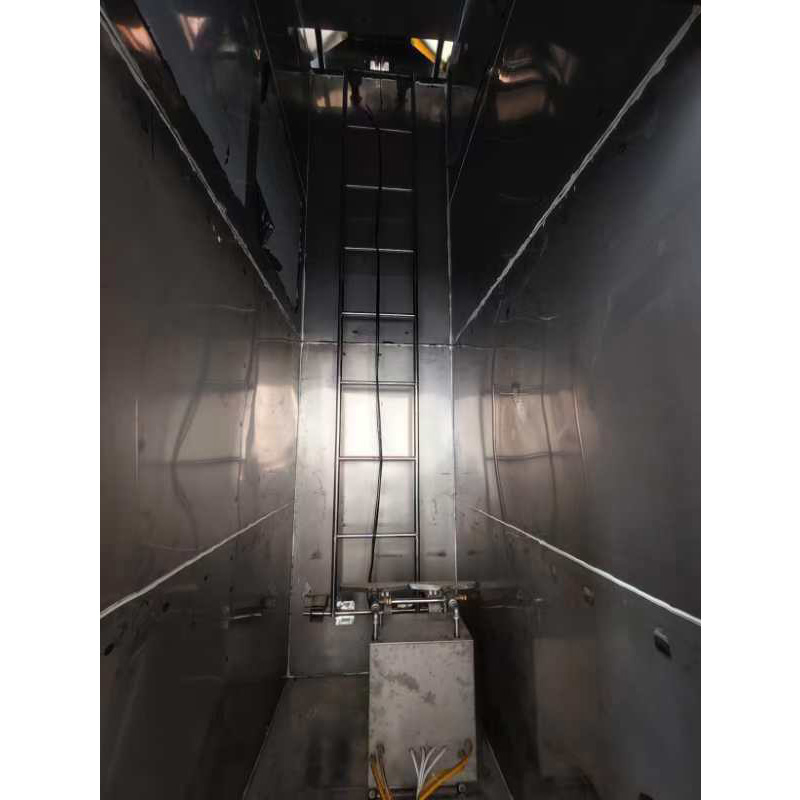

9. Test stålstigedimensjoner (vertikal): 500 (B)×3500 (H);

10. Bredde stålstigedimensjoner: 800 (B) × 3500 (H);

11. Forbrenningsflate dimensjoner: (L)257×(B) 4,5 mm;

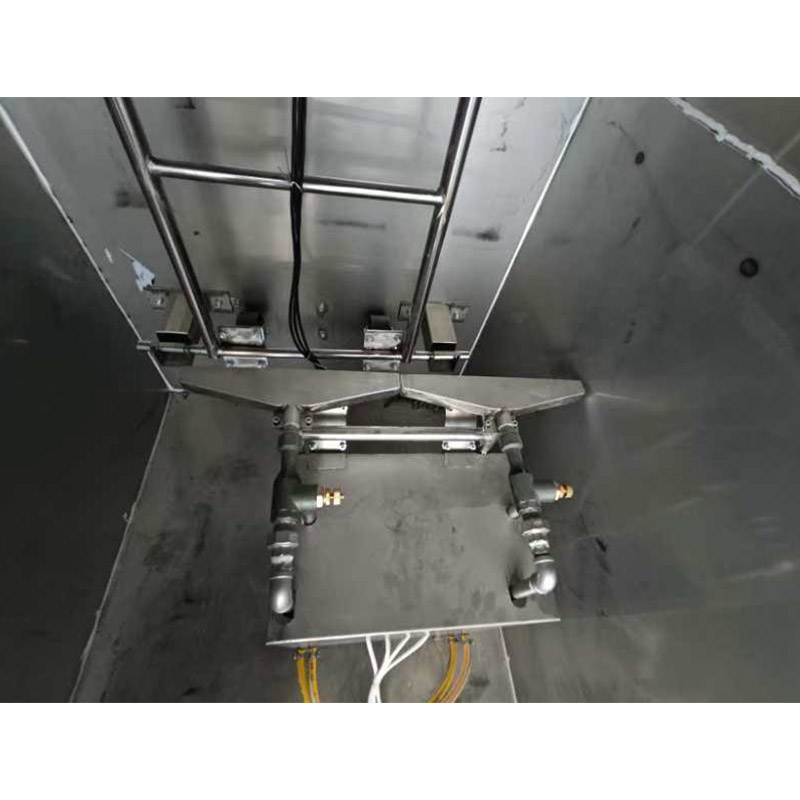

12. Varmekilden er en propanbrenner av stripetype utstyrt med en Venturi-blander, med en senteravstand på 3,2 mm.

Tekniske parametere
