UL 10C Standard for sikkerhetspositive trykkbrannprøver av dørenheten

Introduksjon til UL 10C standard

Branndører spiller en viktig rolle i å sikre livssikkerhet og eiendomsbeskyttelse. Branndører er vanligvis plassert ved nødutganger, som kan skille branner i en viss periode, forhindre spredning av brann og sikre evakuering av mennesker og folkemengder. NFPA 252, UL 10B og UL 10C er viktige standarder for å evaluere brannmotstanden til branndører, hovedsakelig inkludert brannmotstandstester og slangeflushingstester. UL 10C involverer tester med positivt trykkbrann av branndører for å evaluere ytelsen deres, spesielt deres evne til å opprettholde sin sikre montering under testing.

UL 10C søknadsomfang

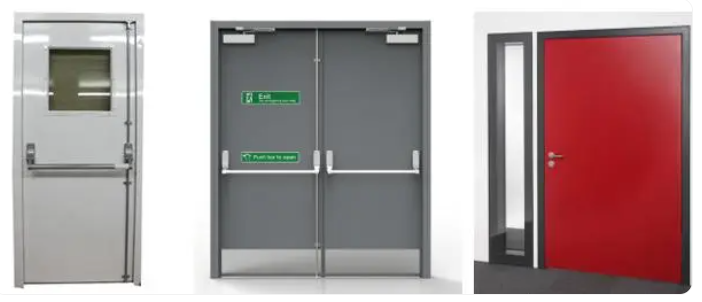

UL 10C er egnet for forskjellige typer branndører, inkludert roterende dører, skyvedings- eller rullende dører, horisontale skyve heisdører, tilgangsdører, rennedører, heisdører, serviceteller dører

UL 10C brannmotstandstest

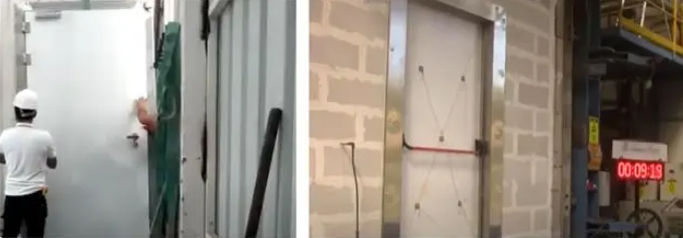

Testprøven (dørkomponenten) er installert i testveggkomponenten, som vanligvis er sammensatt av mur, gips og bolte strukturer. Installer hele testkomponenten i testovnen og utsett den for den spesifiserte temperaturen for den angitte tiden. Ovnstemperaturen måles med ni termoelementer jevnt fordelt i ovnen, og kontrolleres i henhold til den spesifiserte tidstemperaturkurven. Ovnstrykket må etableres innen 5 minutter etter starten av testen og opprettholdes gjennom hele den ildfaste testperioden.

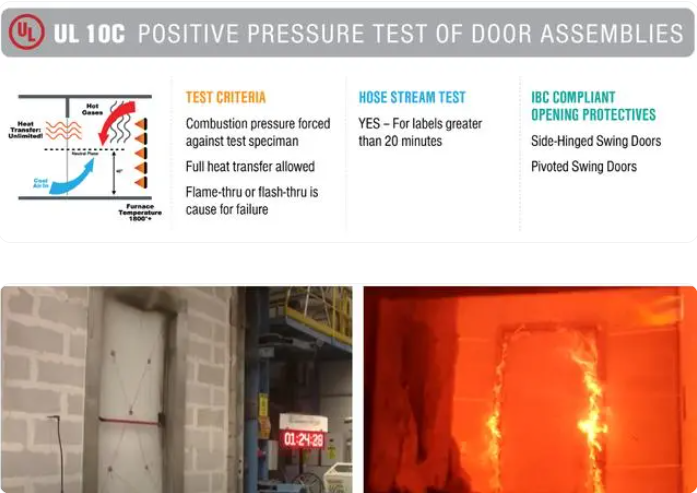

UL 10C er en brannprøve ved positivt trykk, og det nøytrale trykkplanet bør etableres 40 tommer fra bunnen av testprøven. Dette betyr at området under det nøytrale trykkplanet vil være i en negativ ovnstrykkstilstand, mens området over det nøytrale trykkplanet vil være i en positiv ovnstrykkstilstand. Det negative ovnstrykkområdet kan føre til at omgivelsesluften på den ueksponerte overflaten trekkes inn i ovnen, og passerer gjennom grensesnittet mellom døren og rammen, samt andre komponenter under montering. I det positive ovnens trykkområde vil den varme ovngassen bli kraftig skyvet gjennom grensesnittet mellom døren og rammen, så vel som andre komponenter i enheten, noe som kan øke risikoen for testprøve splitting.

Hovedinnholdet i UL 10C -standarden inkluderer:

1. Brannmotstandstest: Evaluer brannmotstanden til branndører under standard flamme- og høye temperaturforhold, vanligvis delt inn i forskjellige tidsnivåer, for eksempel 60 minutter, 90 minutter, 120 minutter, etc.

2. Termisk isolasjonstest: Mål ilddørens evne til å forhindre varmeoverføring i et brannmiljø for å sikre at temperaturen på den andre siden av døren ikke er for høy. Branndører trenger å begrense varmestrålingen som genereres av flammer og sikre at det ikke forårsaker overdreven varme til den andre siden av døren. Det er generelt nødvendig at temperaturstigningen på den andre siden av døren ikke skal overstige 250 ° F (121 ° C).

3. Røykgjennomtrengningstest: Evaluer branndørens evne til å forhindre røykinntrengning i en brann, for å beskytte personellevakuering og redusere påvirkningen av røyk på det indre av bygningene.

4. Operasjonstest: Kontroller driftsytelsen til branndøren under normale bruksforhold, inkludert glattheten og tilgjengeligheten til bryteren

5. Strukturell integritet: Forsikre deg om at branndøren opprettholder strukturell integritet i tilfelle brann, uten skade eller kollaps

UL 10C slangeflushing test

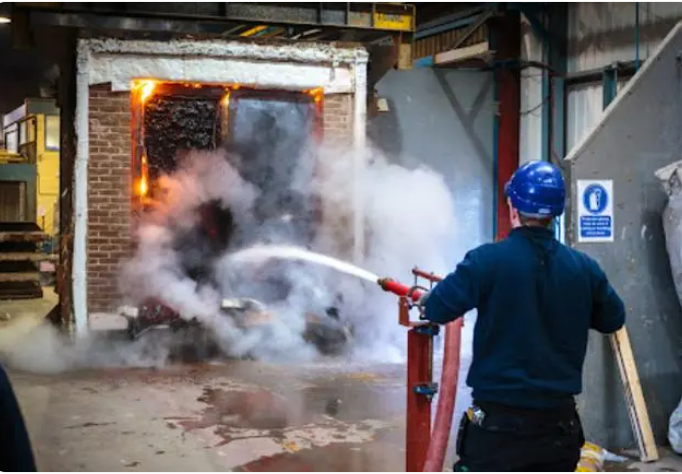

Slangen skylletest skal utføres umiddelbart etter brannmotstandstesten, og testkomponentene skal underkastes virkningen, erosjonen og kjøleeffektene av vannstråle i løpet av 3 minutter. For det første skal vannstrømmen peke mot midten av bunnen, og deretter dekke alle utsatte overflater. Vannstrålen skal påføres på en jevn og stabil måte for å sikre at alle deler av testkomponenten blir påvirket av jet. Hvis varigheten av brannmotstandstesten er 1 time og det utsatte området er 2,4 kvadratmeter, skal vanntrykket i bunnen av vannrøret være 207 kPa, og varigheten av jet skal være 24 sekunder.

UL 10C domskriterier

Døren må forbli intakt under brannmotstandstesten og slange -spylingstesten;

I løpet av testperioden må komponenten ikke ha noen åpninger (åpninger refererer til hull som kan sees fra den ueksponerte siden når de blir evaluert fra den vertikale retningen til komponentplanet);

For komponenter med branneksponeringstid på 1,5 timer eller mindre, er det tillatt svak glassavløsning under spesifikke forhold;

◎ Tillat separasjon mellom leddkantene på sammenkoblede dører, men innenfor spesifiserte grenser;

Åpningen mellom den nederste kanten av døren og terskelen er akseptabel, men den må fortsatt være innenfor grensen.
