UL94 Flame Retardant Test

Et sett med GIF for å forstå UL94 Flame Retardant -testen

UL 94 er den mest brukte standarden for plastmaterialene for å evaluere deres flammehemmende ytelse. Det er 12 karakterer: HB, V-0, V-1, V-2, 5VA, 5VB, VTM-0, VTM-1, VTM-2, HBF, HF-1, HF-2.

UL 94 brukes til å evaluere evnen til et materiale til å slukke etter at det har blitt antent. Det er forskjellige evalueringsmetoder avhengig av forbrenningshastigheten, forbrenningstiden, dryppmotstanden og om dryppingen brenner. Hvert materiale som skal testes kan oppnå mange verdier avhengig av farge eller tykkelse. Når et materiale av et produkt er valgt, skal UL -rangering oppfylle tykkelsesbehovet til veggdelen av plastdelen. UL -vurderingen må rapporteres sammen med tykkelsesverdien.

Vanlig UL94 testmetode

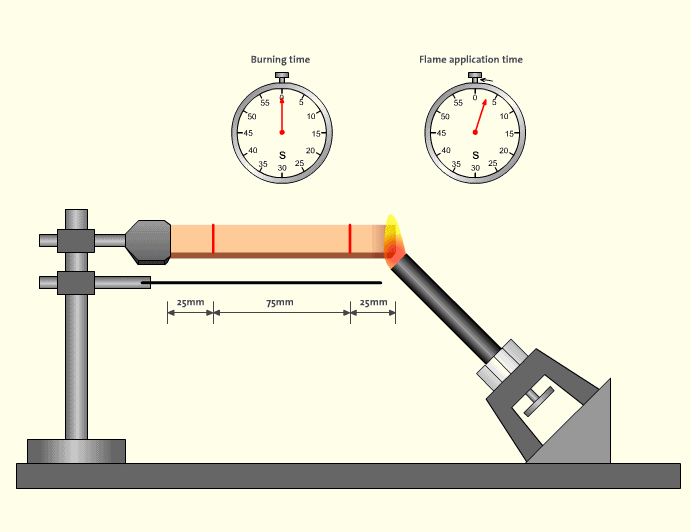

1. Horisontal brennende test (HB)

HB er den laveste flammehemmende vurderingen av UL 94 -standarden. Testmetoden er å horisontalt klemme den ene enden av teststykket til 45 ± 2 grader med det horisontale nivået, ta et jernnett, fikse det horisontalt 10 ± 1 mm under teststykket og lage Bunsen -brenneren (flammehøyde ca. 20mm) Inn i 45 grader, flytt til prøve. Den andre enden av arket er i kontakt med prøven 6mm og fjernes etter 30 ± 1 sekund. Når teststykket brennes til 25 mm -merket, en annen tidtaker og fjerner Bunsen -brenneren.

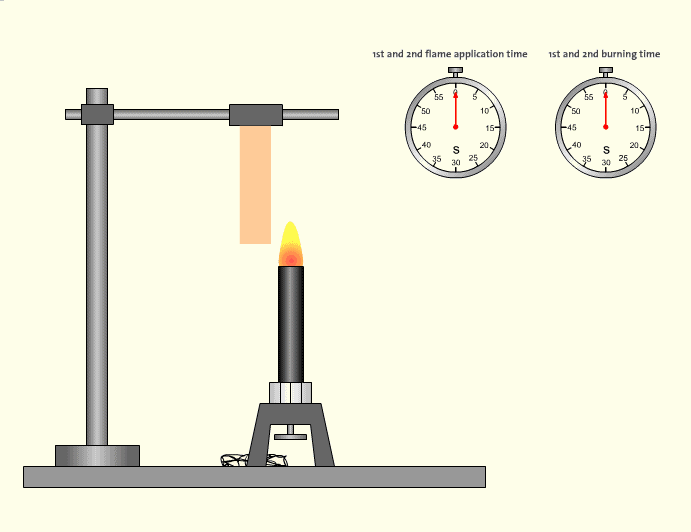

2. 50W vertikal brennende test

Etter at Bunsen -brenneren (flammehøyde på omtrent 20 mm) er i kontakt med midtpunktet under prøven i 10± 0,5 sekunder, fjern Bunsen -brenneren med en hastighet på 300 mm/s, minst 150 mm fra teststykket, og registrer den første spontane forbrenningstiden. Etter at den spontane forbrenningen opphører, utføres den andre forbrenningen umiddelbart. Etter å ha brent i 10 ± 0,5 sekunder, fjernes Bunsen -brenneren, og den andre spontane forbrenningstiden og rødhetstiden etter at flammen er slukket blir registrert.

3.500W vertikal brennende test

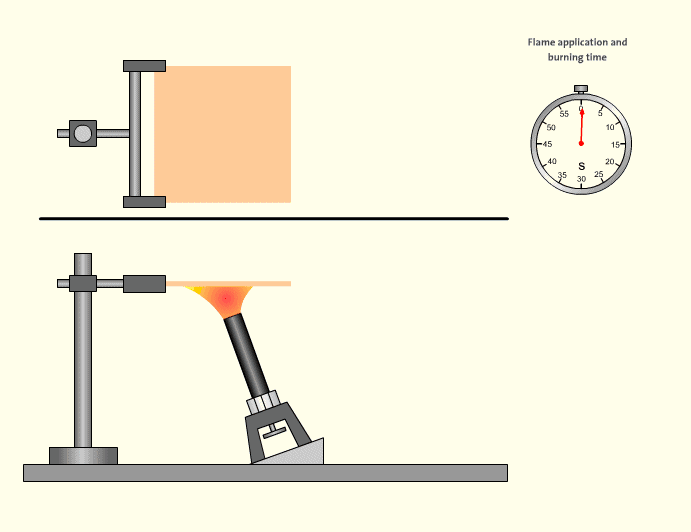

plateprøve

Hold Bunsen -brenneren (flammehøyde på 125 mm) til 20±5 grader horisontalt og flytt den til siden av teststykket slik at spissen av flammen indre flamme (40mm±2mm høy) berører den ene siden av den nederste enden av prøven og brenner i 5±0,5 sekunder. Åpne Bunsen -brenneren for 5 ± 0,5 sekunder, gjenta denne handlingen fem ganger, fjern etter den femte forbrenningen og registrer auto-ignoreringstiden og rødglødende tid etter at flammen er slukket.

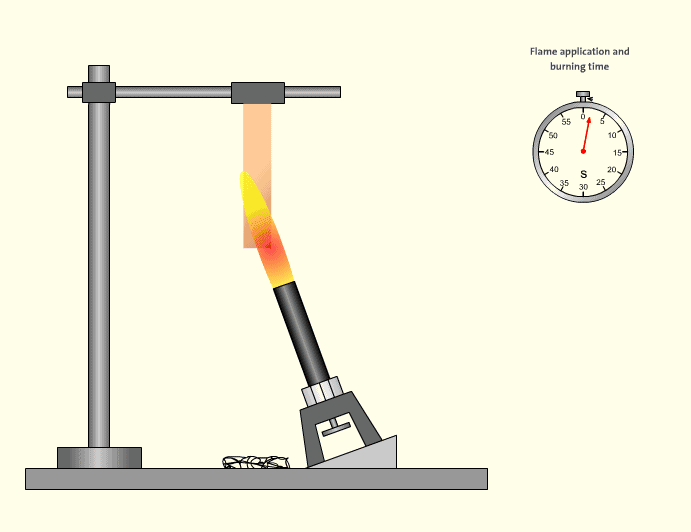

stangprøve

Fest teststykket horisontalt med pilken eller inventar, og flytt Bunsen -brenneren til bunnen av teststykket på 20±5 grader fra det horisontale. Spissen av flammen indre flamme kontakter det nederste punktet på prøven og brenner i 5±0,5 sekunder. Lampen ble tent for 5 ± 0,5 sekunder, og denne handlingen ble gjentatt fem ganger. Etter den femte forbrenningen ble den fjernet og innspillingsstykket ble registrert for skade.

UL 94 FLAME RETARDANT RATING Kriterier

1. UL94 horisontale forbrenningsbestemmelsesbetingelser

	Brennende hastighet	Flammehemmende rating
Prøvetykkelse 3-13 mm	≤ 40 mm/min	Hb
Prøvetykkelse <3 mm	≤ 75 mm/min	Hb
Flammen slukkes før markeringslinjen (25 mm/100 mm)	= 0 mm/min	Hb

2. UL94 Vertikale forbrenningsbestemmelsesbetingelser

Bedømme tilstand	V-0	V-1	V-2
Spontan forbrenningstid etter påført FLAmeg （s）	≤ 10	≤ 30	≤ 30
Total spontan forbrenningstid (er) (10 ganger SPontan forbrenningstid）	≤ 50	≤ 250	≤ 250
Spontan forbrenning + Blazing Time etter den andre flammen（S）	≤ 30	≤ 60	≤ 60
Drypp antenner bomull	Nei	Nei	ja
Brenn til inventar (prøven er fullstendig brent)	Nei	Nei	Nei

3. UL94 500W Vertikale forbrenningsbestemmelsesbetingelser

	5 Va	5 VB
Spontan forbrenning + rødmende tid etter 5 tester av en hvilken som helst prøve（S）	≤ 60	≤ 60
Drypp antenner bomull	Nei	Nei
Prøve hole（<3 mm）	Nei	Ja
