BS 6387 Kabelbrannbestandig påvirkning og vannspray-testutstyr for LSZH FR Cables

Kabelbrannsikre påvirkning og vannspray-testutstyr

Produkt introduksjon:

Kontroller og overvåker strøm, spenning og gasstrøm under testen, og testresultatkurvene kan sendes ut og skrives ut. Egnet for mineralisolerte kabler med nominelle spenninger som ikke overstiger 0,6 til 1 kV, og opprettholder kretsintegritet i lengre perioder under brannforhold. I samsvar med den britiske brannsikre kabelstandarden, BS6387, "Spesifikasjon for ytelseskrav for kabler som beholder kretsintegritet under brann. "

Standarder:

● BS6387-2013
● GB/T19216. (11, 21, 23, 25) -2003;
● GB/T19216. (12, 31) -2008;
● IEC60331— (1, 2, 11, 21, 23, 25): 2018;
● GB/T19666-2019
● EN50200-2006

Tekniske funksjoner:

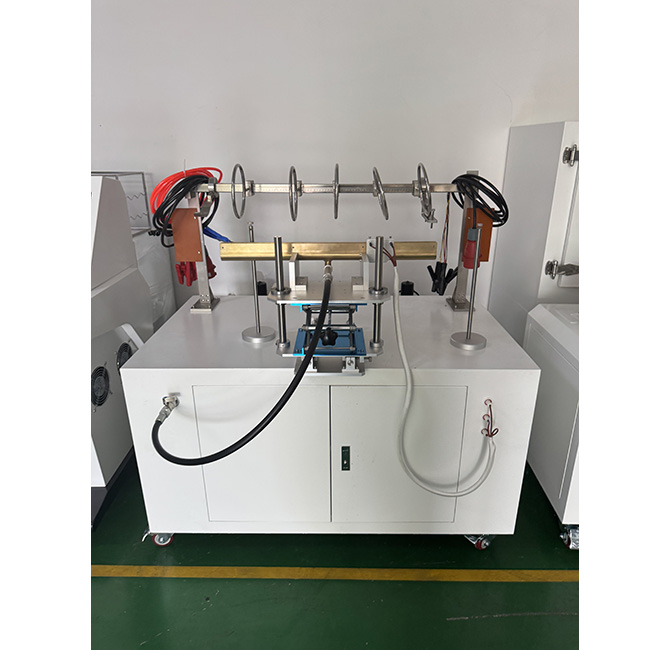

I. BS brannmotstandstest:

1. Kabelstøttesystem: Kabelen er klemt horisontalt til den ene enden av kabelbukten. Kabelens senterseksjon er sikret med to metallringer (avstand på 300 mm fra hverandre). Ringene er jordet til resten av metalldelene av enheten. For uarmede kabler med en diameter mindre enn 10 mm, eller andre kabler som kan oppleve betydelig bevegelse under testen, er det nødvendig med ytterligere ytterligere 150 mm fra den originale ringen.
2. Kontinuitetstestapparat: Under testen føres strømmen gjennom alle kabelkjerner. En trefaset WYE-tilkoblet transformator med tilstrekkelig kapasitet til å opprettholde en maksimal tillatt lekkasjestrøm på 2A ved testspenningen brukes. I den andre enden av kabelen er en last koblet til hver kjerne, og bruker en strøm på omtrent 0,25a ved den nominelle kabelspenningen.
3. Varmekilde: En brenner som overholder AGF-1857B, med en dyselengde på 610mm.
4. Temperaturmåling: Et pansret termometer på 1,5 mm diameter er plassert nær luftinntaket, parallelt med brenneren og 75 mm over den.
5. Testflammetemperatur: 950 ± 40 ° C.
6. Testprøve: Prøven er en del av det ferdige produktet, minst 1200 mm langt, med 100 mm skjede og dekking fjernet i hver ende. Lederne i begge ender av kabelen skal kobles til i samsvar med elektriske spesifikasjoner.
7. Testspenning: Justerbar fra 100 til 1000V.
8. Teststrøm: Justerbar fra 100 til 260mA.

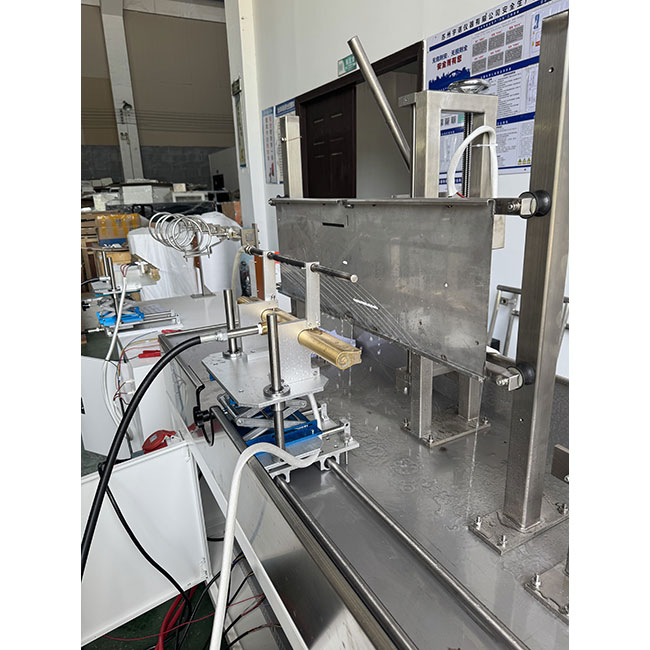

Ii. BS Mekanisk vibrasjons- og brannmotstandstester:

1. Vegg og installasjon: Veggen er konstruert av varmebestandig, flammehemmende materiale og er festet til to horisontale stålbjelker, den ene øverst og den andre i bunnen av platen. Platen er omtrent 900 mm lang, 300 mm bred og 9 mm tykk. Den totale vekten av veggen (plate pluss støttramme) er 10 ± 0,5 kg. Hver stålbjelke er et 25 mm kvadratisk stålrør omtrent 1 meter langt. Hvis det er nødvendig med fyllmateriale, bør det plasseres inne i bjelken. Den øvre strålen må festes til platen slik at den øvre overflaten er i flukt med den øvre kanten av platen. Hver bjelke og ytterkanten av platen har et horisontalt hull, hvis nøyaktige sted bestemmes av de spesifikke støtteputene og støtte rammekrav. Veggen er bundet til rammen med fire gummiforinger, omtrent 32 mm i diameter og 20 mm tykk.
2. Varmekilde: En brenner som samsvarer med AGF-1857B med en 500 mm dyselengde.
3. Temperaturmåling: Et pansret termometer på 1,5 mm diameter settes inn gjennom veggen, 8 til 10 mm fra veggen. Temperaturen måles ved bruk av følgende prosedyre: Et termometer er festet til den ene enden av en mild stålstang (3 mm ± 5% diameter og 300 mm lang) slik at den kan måle stangens temperatur. Stangen holdes nær flammen, og opprettholder en avstand på 40 til 50 mm. Ved en flammetemperatur på 950 ° C når stangen 400 ° C på 10 til 20 sekunder. Ved en flammetemperatur på 650 ° C når stangen 400 ° C på 20 til 40 sekunder.
4. Testflammetemperatur: 950 ± 40 ° C. 5. Vibrasjonsenhet: består av en mild stålstang (25 mm diameter ± 5%, 600 mm lengde ± 5%). Den langsgående delen av stangen er parallell med veggen og 200 mm over toppen av veggen. En akse deler stangen i to seksjoner, 200 mm og 400mm, med den lengre seksjonen mot veggen. Stangen blir droppet fra en parallell stilling til midten av veggen ved en temperatur på 60 ° C, hvert 30. ± 2 sekund.
6. Testspenning: Justerbar fra 100 til 1000V.
7. Teststrøm: Justerbar fra 100 til 260mA.

Iii. BS vann og brannmotstandstest:

1. Varmekilde: Brenner som samsvarer med AGF-1857B, med en dyselengde på 500 mm;
2. Temperaturmåling: et pansret termometer på 1,5 mm diameter er plassert på undersiden av kabelen;
3. Testflammetemperatur: 650 ± 40 ° C;
4. Vannspray: En dyse er montert på et teststativ, direkte i midten av brenneren. Et vanntrykk på 250 kpa til 350 kpa påføres, og sprayer 0,25 til 0,30 liter per kvadratmeter vann nær prøven. Denne hastigheten måles ved bruk av et sentralt lokalisert, dypt brett med sin lange akse parallelt med kabelaksen. Skuffen er omtrent 100 mm bredt og 400 mm langt.
5. Prøver: Prøver større enn 1500 mm er hentet fra ferdige produkter og utsatt for en bøyetest ved omgivelsestemperatur. 100 mm hylster og dekking fjernes fra hver ende. Lederne i begge ender av kabelen skal behandles riktig i samsvar med den elektriske tilkoblingen og produsentens anbefalinger.
6. Testspenning: Justerbar fra 100 til 1000V.
7. Teststrøm: Justerbar fra 100 til 260mA.

IV. BS8491-2008 Mekanisk vibrasjons-, brann- og vannmotstandstester (samme som GB/T19666-2019 VEDLEGG B: VANN JET TEST METODE):


1. Teststige: Effektteststigen består av en stålramme med to sentrale vertikale stålmedlemmer som kan justeres til venstre og høyre for å imøtekomme kabler i forskjellige størrelser. Teststigen er 1200 ± 100 mm lang og 600 ± 50 mm høy, med en total masse på 18 ± 1 kg.
2. Varmekilde: En brenner som samsvarer med AGF-1857B, med en 500mm dyselengde, brukt med BS-mekanisk vibrasjon og brannmotstandstest.
3. Temperaturmåling: Sikre et isolert varmebestandig testpanel (10 ± 2mm x 300 ± 50mm x 900 ± 100mm) til en teststige. To termoelementer med to 1,5 mm diameter er montert horisontalt på stigen, med midtlinjene 100 ± 10 mm over bunnen av testpanelet og tipsene deres 20 ± 1 mm foran panelet. Plasser midten av fakkeltysen 50 ± 10mm under og 100 ± 10 mm foran de to termoelementeren. Etter å ha antent fakkelen, juster gasstrømningshastigheten og registrerer temperaturen hvert 30. sekund i 10 minutt. Den beregnede gjennomsnittstemperaturen skal være mellom 830 ° C og 870 ° C. Hvis temperaturen ikke oppfyller standarden, må du justere gasstrømningshastigheten og fakkelposisjonen innenfor standardtoleransen og verifisere på nytt. 4. Vibrasjonsenhet: består av en stålstang (25 mm ± 0,1 mm diameter, 600 mm ± 5mm lengde). Den langsgående delen av stangen er parallell med veggen og 200 mm over toppen av veggen. En akse deler stangen i to seksjoner, 200 mm og 400mm, med den lengre seksjonen mot veggen. Stangen blir droppet fra en parallell stilling til midten av veggen ved 60 ° C, 30 ± 2s fra hverandre.
5. Dyse: En dyse med en 6,3 mm utløp i samsvar med BS EN60529014-1992 skal brukes. Dysens midtlinje skal være i en vinkel på 45 ± 5 grader til vertikalen, med dysen plassert 500 ± 25 mm fra påvirkningspunktet til prøven. Strømningsmåleren skal justeres for å opprettholde en vannstrømningshastighet på 12,5L/min.
6. Testspenning: Justerbar fra 100 til 1000V.
7. Teststrøm: Justerbar fra 100 til 260mA.

V. EN50200-2006 Vannsprøytest for ubeskyttede små kabler i nødveier (samme som GB/T19666-2019 VEDLEGG A: VANNSPRAY TEST METODE)

1. Vegg og installasjon: Veggen er konstruert av varmebestandig, flammehemmende materiale og er festet til to horisontale stålbjelker, den ene øverst og den andre i bunnen av platen. Platen er omtrent 900 mm lang, 300 mm bred og 9 mm tykk. Den totale vekten på veggen (plate pluss støttramme) er 10 ± 0,5 kg. Hver stålbjelke er et 25 mm kvadratisk stålrør omtrent 1 m langt. Hvis det er nødvendig med fyllmateriale, bør det plasseres inne i bjelken. Den øvre strålen må festes til platen slik at den øvre overflaten er i flukt med den øvre kanten av platen. Hver bjelke og ytterkanten av platen har et horisontalt hull, hvis nøyaktige sted bestemmes av de spesifikke støtteputene og støtte rammekrav. Veggen er bundet til rammen med fire gummiforinger omtrent 32 mm i diameter og 20 mm tykk.

2. Varmekilde: Brenner som samsvarer med AGF-1857B, med en dyselengde på 500 mm.
3. Temperaturmåling: Et pansret termometer på 1,5 mm diameter settes inn gjennom veggen, med termometeret plassert 8 til 10mm fra veggen. Temperaturen måles ved bruk av følgende prosedyre: Fest et termometer til den ene enden av en mild stålstang (3 mm ± 5% diameter, 300 mm lang) slik at den kan måle stangens temperatur. Hold stangen nær flammen, og hold en avstand på 40 til 50 mm. Ved en flammetemperatur på 950 ° C når stangen 400 ° C på 10 til 20 sekunder. Ved en flammetemperatur på 650 ° C når stangen 400 ° C på 20 til 40 sekunder.
4. Testflammetemperatur: 950 ± 40 ° C.
5. Vibrasjonsapparater: består av en mild stålstang (25 mm ± 5% diameter, 600 mm ± 5% lengde). Stangens langsgående del er parallell med veggen, 200 mm over toppen av veggen. En akse deler den inn i to seksjoner, 200 mm og 400 mm, med den lengre seksjonen mot veggen. Stangen blir droppet fra en parallell stilling til midten av veggen med et intervall på 30 ± 2 sekunder fra 60 ° C.
6. Dyse: Laget av et rustfritt stålrør med en ytre diameter på 16 mm og en veggtykkelse på 1 mm. Røret har 17 0,85 mm sirkulære hull med en avstand på 30 mm. Dysen sprayer vann på prøven med en strømningshastighet på 0,8 ± 0,05 l/min.
7. Testspenning: Justerbar fra 100 til 1000 V.
8. Teststrøm: Justerbar fra 100 til 260 mA.

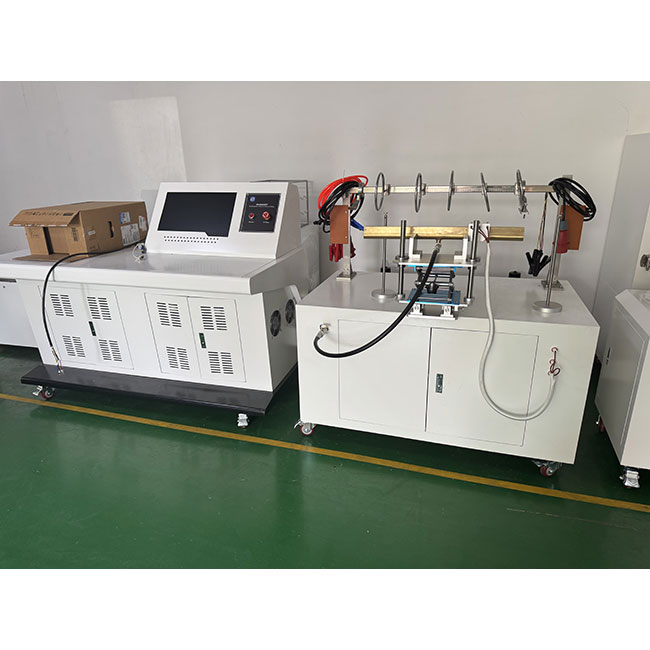

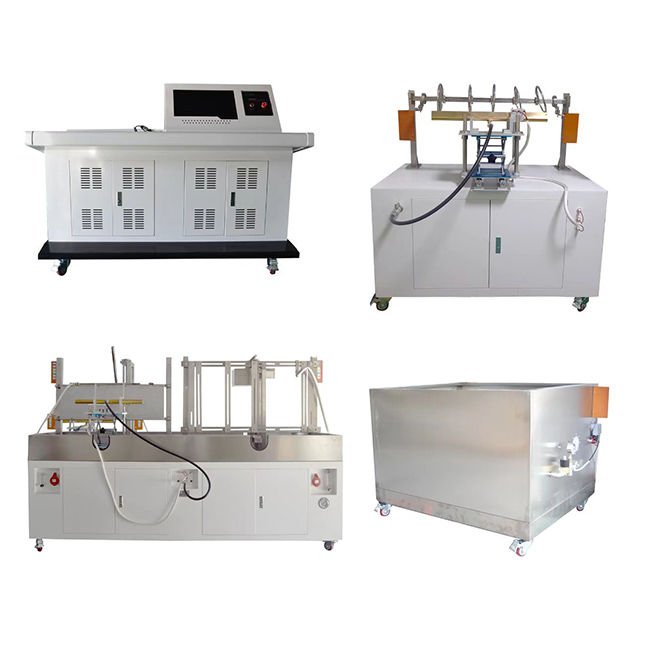

Spesifikasjoner:

● Testskapets dimensjoner: 1500mm (W) × 850mm (d) × 1600mm (h);

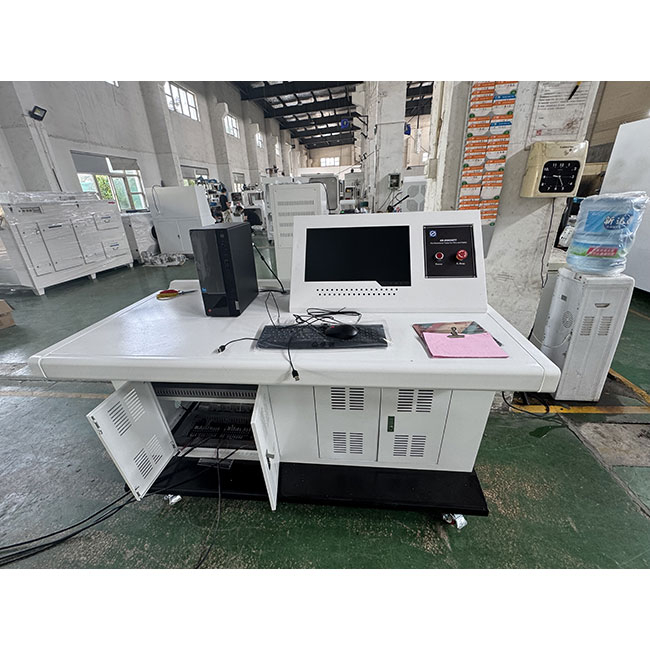

● Kontrollkonsolldimensjoner: 1500mm (W) × 900mm (d) × 1300mm (h);

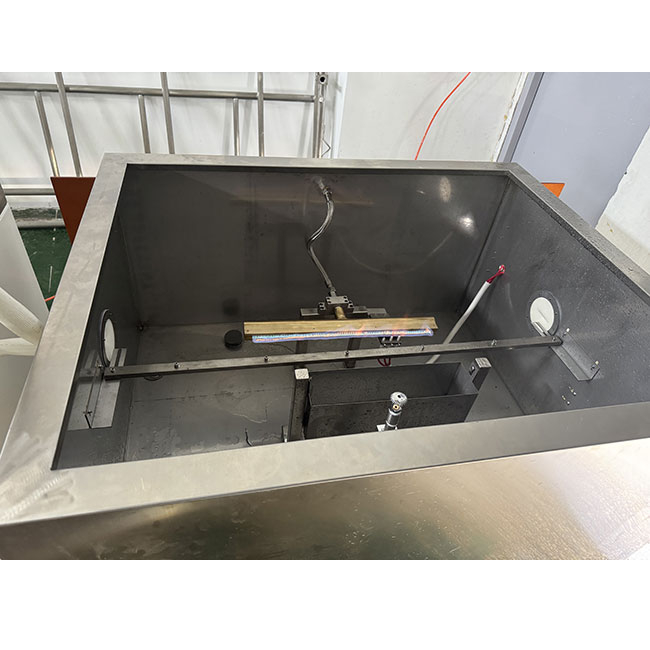

● Vanntankdimensjoner: 1500mm × 1200mm × 900mm;
● Testkammer: (kundesupplied);
● Gasskilde: Propan, luft (kundetilførsel);
● Strømforsyning: Trefase, femtråd, AC 380V, 50/60Hz, 30A.
