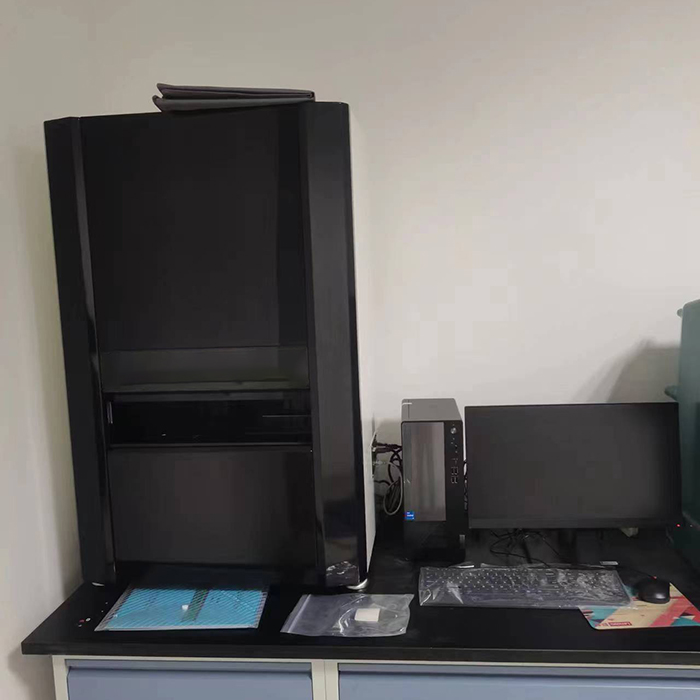

Ledning og kabel fullt intelligent projektorisolasjon Skjede tykkelse tester

Ledning og kabel fullt intelligent projektorisolasjon Skjede tykkelse tester

      Den fullt intelligente projektoren er utviklet basert på målekravene til kabel-tverrsnittsdimensjoner av forskjellige strukturer i standarder GB/T2951.11-2008 og IEC60811-1-2001. Produktet er avhengig av bildeinnsamling og bildebehandlingsteknologi, og oppnår rask og nøyaktig måling. Instrumentet integrerer 5-20 millioner pikselindustrielle kameraer, telekentriske linser, støttende algoritmeprogramvare og flate røde lyskilder, og kan måle den indre diameteren, ytre diameter, minimum/maksimal/gjennomsnittlig tykkelse, eksentrisitet og annen data av forskjellige typer kabelisolering og kappet tverrsnitt.

     For å sikre nøyaktighet av bilder og måling av måling, bruker dette instrumentet 3 sett med industrielle linser for å hjelpe dette produktet med å oppnå en måleindikasjonsnøyaktighet på 0,01 mm.

Tekniske parametere:

• Oppløsning: 1 um;

• Målingsområde: Kamera 1 1 ~ 12mm, kamera 2 12 ~ 60mm, kamera 3 60 ~ 140mm;

• Målingspunkter: 1 ~ 12, kan settes;

• Målepunktdekningsvinkel: kan settes;

Konfigurasjon og struktur:

• Målingsobjektiv: 5 ~ 20 millioner piksler, tre;

• Linjeposisjonshøyde kan finjusteres;

• Datakalibrering: Tre standardkretser + to kalibreringsplater med flere sirkler tilsvarer kameraet, og kamera presisjonskalibrering kan enkelt fullføres;

• Lyskilde: SMD LED-kilde med høy lyshet; Parallelt med full dekning av prøvetabellen, kan måle ugjennomsiktige prøver;

• Optisk banesystem: Vertikal støvsikre optisk banesystem for å redusere optisk brytning;

• Eksempelplattform: Ultra-White herdet glassplattform; sikre lysoverføring og prøve flathet;

• Datatilkoblingsport: Ekstern USB -port;

• Nettverksgrensesnitt: eksternt nettverksgrensesnitt;

• Måleprogram: Automatisk utstedt testrapporter, rapportinformasjon kan settes, og rapporter kan brukes til lagring og utskrift;

• Databaseprogram: Kan administrere måledata og konvertere dem til Excel -dokumenter;

• Det finnes en rekke standard kabel-tverrsnittsstiler å velge mellom;

• Hovedkroppen er en boksestruktur for å redusere interferens til ekstern lyskilde;

Spesifikasjoner:

• Dimensjoner: 650mm × 480mm × 1035mm;

• Strømforsyning: AC220V, 50Hz.
