VW-1 horisontalt vertikal flammetester for ledninger og kabler

VW-1 horisontalt vertikal flammetester for ledninger og kabler

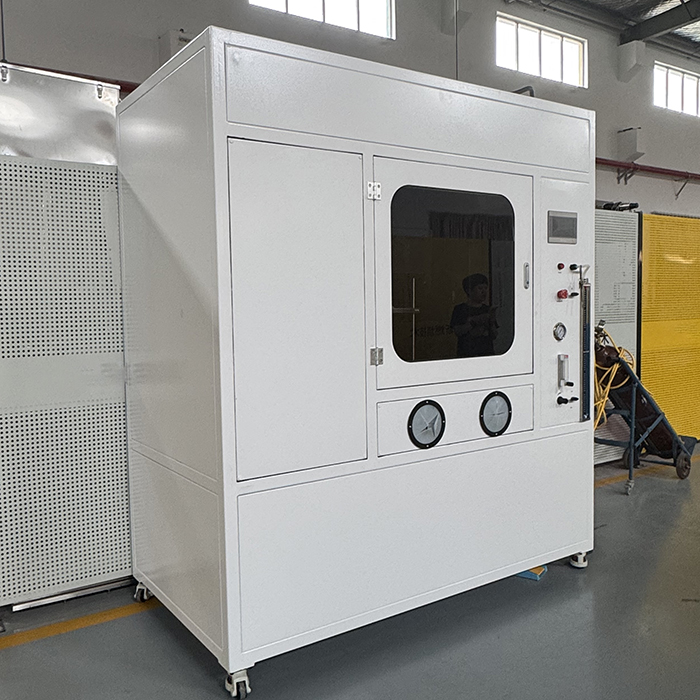

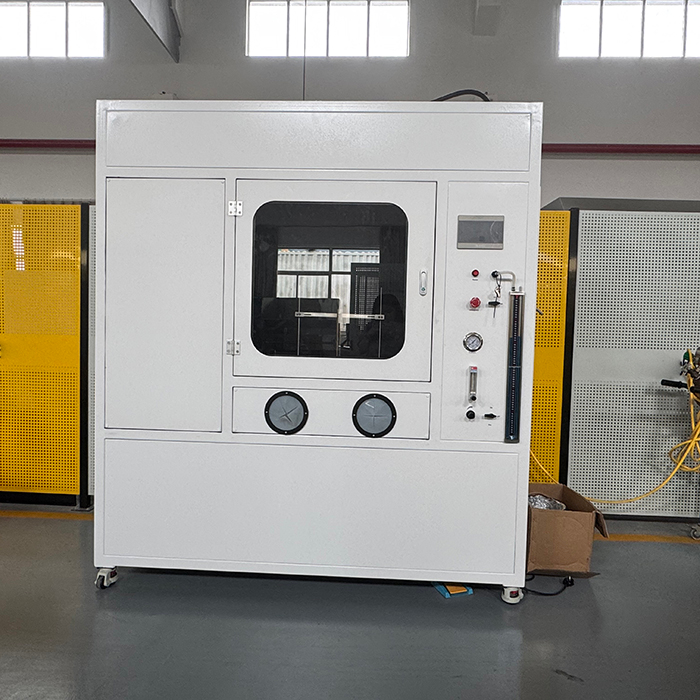

VW-1 horisontale vertikale flammetester for ledninger og kabler er et profesjonelt testutstyr designet og produsert i henhold til den internasjonale mainstream wire og kabelflammehemmende ytelsesteststandarder (spesielt VW-1-testmetoden i UL 1581-standarden). Utstyret brukes hovedsakelig til å evaluere den vertikale forbrenningsflammehemmende ytelsen til isolerende skjedematerialer som ledninger, kabler, optiske fiberkabler og deres ferdige produkter når de blir utsatt for spesifiserte flammer under spesifikke forhold. Det er et uunnværlig nøkkelinstrument for kvalitetskontroll, produktutvikling og sikkerhetssertifisering i lednings- og kabelindustrien.

Kjernefunksjoner og testformål:

• Evaluering av flammehemmende ytelse: Simulere situasjonen der ledninger og kabler møter ytre åpne flammer i en vertikal installasjonstilstand, og evaluere deres evne til å forhindre flammespredning, selvslukkende evne og om brennende dryppende materialer tenner bomullen nedenfor.

• Overholdelse av viktige standarder: Oppfyller hovedsakelig kravene i seksjon 1080 i UL 1581-standarden (VW-1 vertikal prøveflammestest). Samtidig kan det også være forenlig med eller referere til bestemmelsene i vertikale forbrenningstester i andre relevante standarder (for eksempel IEC 60332-1, CSA C22.2 nr. 0.3, GB/T 18380.12, etc.).

• Å bestemme VW-1-karakter: Denne testen er kjernen grunnlaget for å bestemme om ledninger og kabler oppfyller den strenge VW-1 (vertikal trådflamme) flammehemmende karakter i UL-sertifisering. Å bestå denne testen er en nødvendig betingelse for å oppnå UL VW-1-sertifisering.

Teknisk parameter:

1. Det er en kraftig ventilasjons- og røykeksosanordning på toppen. Når testen er fullført, åpnes den samtidig som luftforsyningssystemet for å tømme avgassen utendørs. Under testen ble systemet lukket.

2. Det er en luftforsyningsdør på baksiden av boksen. Når testen er fullført, når eksosanlegget åpnes, blir luft levert i boksen. Under testen må denne nedleggelsen stenges.

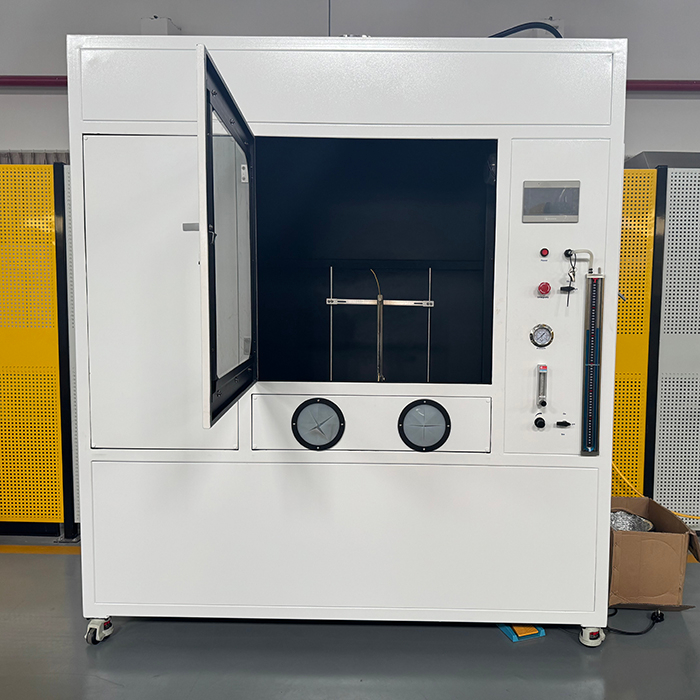

3. Det er et herdet glassobservasjonsvindu foran i boksen som kan forsegles under testen for å lette observasjonen av testsituasjonen.

4. Det er et operasjonshull under glassobservasjonsvinduet. Dette hullet er utstyrt med forseglede hansker, og operatøren bruker forseglede hansker for å betjene.

5. Testboks Volumspesifikasjoner: Totalt størrelse 2,1 m (lengde) * 1,2m (bredde) * 1,8m (høyde), kontrollboks størrelse 0,45m (lengde) * 0,35m (bredde) * 1m (høyde), netto volum: 4,38 m3.

Temperaturmålingssystem:

1. Termisk sensor (kobberledning og termoelement) - ledningsstrukturen skal være elektrolytisk kobber med ekstremt høy ledningsevne. Lengden er 19,14 ± 0,02 mm.

2. K-type pansret termoelement, utstyrt med 0,5 mm diameter rustfritt stålrør som ytre jakke.

3. Det digitale skjermtermometeret samsvarer med den importerte termoelementet av K-typen. Avlesningen er større enn 1000 ° C.

4. Hele testsystemet er: bevegelig type, det er plassert i testboksen for temperaturmåling.

5. Utstyrt med elektronisk stoppeklokke: nøyaktig til 0,1s (standby under temperaturmålingskalibrering).
