ISO 834-1 Horisontal brannmotstand Testovn for byggekomponenter og konstruksjonsmaterialer

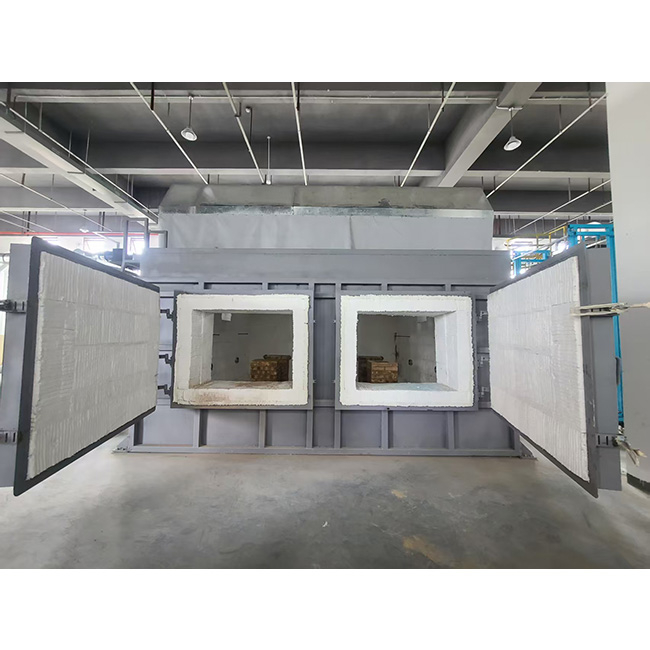

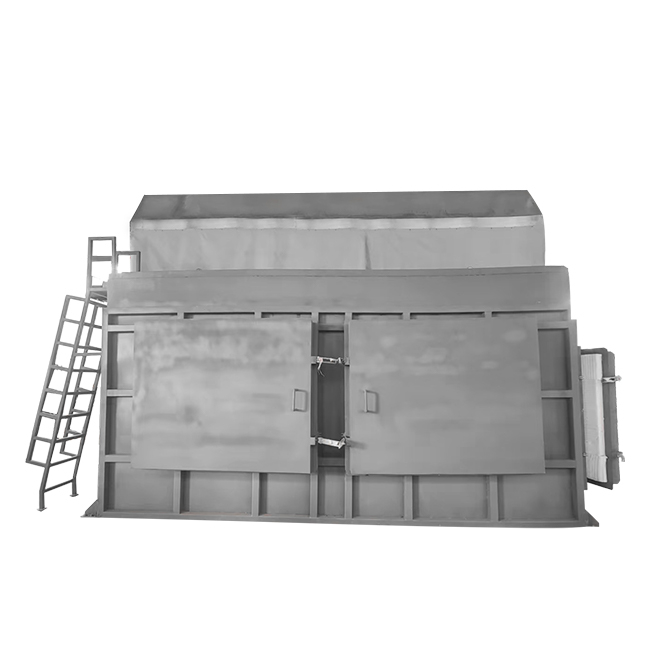

Horisontal brannmotstandstestovn

Produkt introduksjon

Horisontale ovn er kritiske for å evaluere brannmotstanden til å bygge komponenter som gulv, tak, bjelker og tak, og sikrer at de oppfyller sikkerhetskrav under branneksponering. ISO 834-serien gir et rammeverk for testing av disse elementene, med ISO 834-1 Setting Generelle krav og deler som ISO 834-5 og ISO 834-6 som spesifiserer forhold for horisontale separering av elementer og bjelker. EN 1363-1 og EN 1365-2 er europeiske standarder som samsvarer tett med ISO, med fokus på gulv, tak og bjelker, og sikrer overholdelse av EUs bygningsbestemmelser. BS 476-20, 21 og 22 er mye brukt i Storbritannia, og dekker både lastende og ikke-ladede elementer som gulv og tak, og gir fleksibilitet for Storbritannia-spesifikke applikasjoner. UL 263 og UL 1709 er nordamerikanske standarder, brukt på testgulv, tak og beskyttede stålbjelker under henholdsvis standard og hurtigstigende brannforhold, og sikrer overholdelse av strenge amerikanske bygningskoder. Disse standardene brukes i bransjer for å bekrefte byggematerialer for bygninger, og sikre sikkerhet i bolig-, kommersielle og industrielle strukturer ved å teste lastetakende kapasitet, integritet og isolasjon under simulerte brannforhold.

Standard

ISO 834-1: Brannmotstandstester-Elementer i byggekonstruksjon-Del 1: Generelle krav til testing av byggekomponenter som vegger, gulv, tak, bjelker, søyler, dører og tak i en standard branneksponering.
ISO 834-2: Krav og anbefalinger for måling av ovneksponering på testprøver.
ISO 834-5: Spesifikke krav for lastende horisontale separasjonselementer, for eksempel gulv og tak.
ISO 834-6: Spesifikke krav for bjelker testet i horisontale ovner.
ISO 834-9: Spesifikke krav til ikke-ladede takelementer.
ISO 834-10: Krav for testing av brannsikringsmaterialer brukt på strukturelle stålelementer.
ISO 834-11: Vurdering av brannbeskyttelse for strukturelle stålelementer.
ISO 834-13: Krav for å teste brannbeskyttelse på stålbjelker med nettåpninger.
EN 1363-1: Brannmotstandstester-Generelle krav, mye brukt i Europa for å teste bygningselementer som gulv, tak og bjelker under standard brannforhold.
EN 1365-2: Brannmotstandstester for belastningselementer-Del 2: Gulv og tak, spesielt for horisontale ovnsapplikasjoner.
EN 1365-3: Brannmotstandstester for belastningselementer-Del 3: Bjelker, gjeldende for horisontale ovnoppsett.
EN 13381-4: Testmetoder for å bestemme bidraget til brannbeskyttelse til stålelementer, inkludert horisontale bjelker.
EN 13381-9: Testmetoder for brannsikring påført stålbjelker med nettåpninger, brukt i horisontale ovner.
BS 476-20: Brannprøver på byggematerialer og strukturer-Metode for bestemmelse av brannmotstand for konstruksjonselementer (generelle prinsipper), anvendelig for horisontal ovnstesting.
BS 476-21: Brannprøver på byggematerialer og strukturer-Metoder for bestemmelse av brannmotstand av lastende elementer, inkludert gulv, tak og bjelker.
BS 476-22: Brannprøver på byggematerialer og strukturer-Metoder for bestemmelse av brannmotstand for ikke-ladede elementer, for eksempel tak.
UL 263: Standard for brannprøver av bygging og materialer, primært brukt i Nord -Amerika for å teste gulv, tak, bjelker og andre komponenter i horisontale ovner.
UL 1709: Standard for raske branntester av beskyttelsesmaterialer for konstruksjonsstål, anvendelig for horisontal ovnstesting for stålelementer under intense brannforhold.

Merk: ISO 834-3, 4, 7, 8, 12 og 14 er mindre relevante for horisontale ovner da de fokuserer på vertikale elementer, søyler eller mindre skala, men er inkludert i ISO-serien for fullstendighet.

Søknad

Gulv

Lastbærende gulv: Inkluder betongplater, armerte betongplater og komposittgulv (for eksempel stålkonkrete komposittplater).
Ikke-lastede bærende gulv: Inkluder lette gulvsystemer, tregulv eller prefabrikkerte gulvpaneler.
Gulvbelegg: Inkluder tepper og gulvbehandlingsmaterialer (testet i forbindelse med gulvsystemet).
Gjeldende standarder: ISO 834-5, EN 1365-2, BS 476-21 og UL 263.

Tak

Lastbærende tak: Inkluder betongtak, ståltak og sammensatte taksystemer.
Ikke-load-bærende tak: Ta med lette takpaneler og takdekkende materialer.
Takomponenter: Inkluder vanntettingslag, isolasjonslag og takdekking (testet i forbindelse med taksystemet).
Gjeldende standarder: ISO 834-5, EN 1365-2, BS 476-21 og UL 263.

Bjelker

Lastbærende bjelker: Disse inkluderer stålbjelker, betongbjelker, trebjelker og sammensatte bjelker (for eksempel stålkonkrete komposittbjelker).
Brannbeskyttede bjelker: Disse inkluderer stålbjelker belagt med brannhemmende maling eller innkapslet i brannhemmende materialer.
Perforerte bjelker: Disse inkluderer bjelker med åpne hull, som er testet for brannsikringsytelse.
Gjeldende standarder: ISO 834-6, ISO 834-10, ISO 834-13, EN 1365-3, EN 13381-4, EN 13381-9, BS 476-21, UL 263 og UL 1709.

Tak

Ikke-load-bærende tak: Disse inkluderer suspenderte taksystemer og dekorative takpaneler.
Brannrangerte tak: Dette er tak som brukes til å skille rom eller beskytte overheadstrukturer (for eksempel takstatets tak og tak i mineralull).
Takskomponenter: Disse inkluderer takrammer, takpaneler og isolasjonsmaterialer. Gjeldende standarder: ISO 834-9, BS 476-22, EN 1365-2 (delvis anvendelig), UL 263.

Serviceinstallasjoner

Ventilasjon kanalarbeid: Testing av dets integritet og termisk isolasjonsytelse i brannforhold.
Rørsystemer: for eksempel brannkanaler og kabelkanaler.
Gjeldende standarder: ISO 834-1 (generelle krav), EN 1363-1, BS 476-20.

Andre komponenter

Horisontale separasjonskomponenter: for eksempel horisontale brannseparasjonssystemer mellom gulv og tak.
Brannbeskyttelsesmaterialer: for eksempel spray-anvendte brannhemmende belegg og brannsikringspaneler som brukes til å beskytte stålbjelker eller gulvsystemer.
Sammensatte strukturer: for eksempel stålkonkrete komposittstrukturer og lette sandwichpaneler.
Gjeldende standarder: ISO 834-10, ISO 834-11, EN 13381-4, UL 1709.

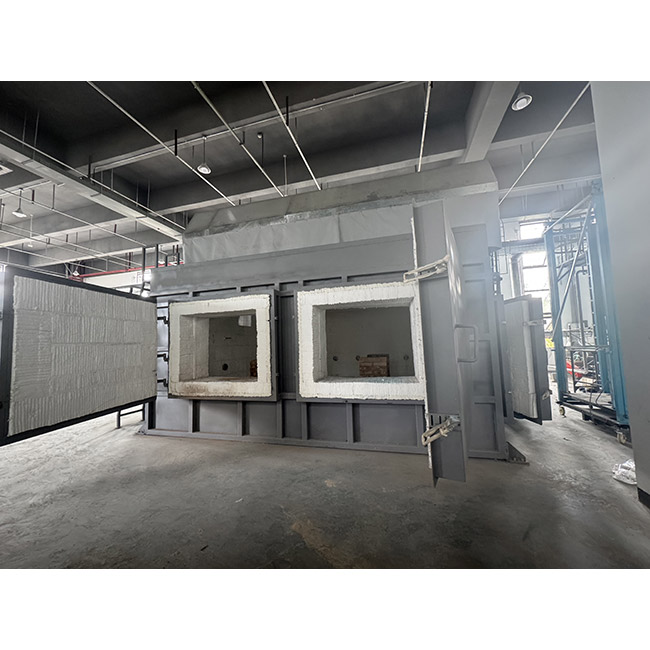

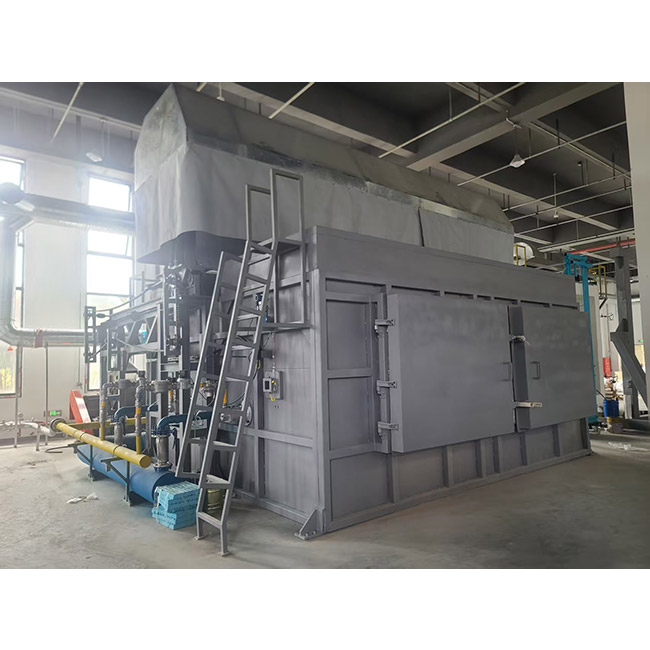

Spesifikasjoner:

Ovnstype: Horisontal lastbærende testovn (50T);
Ovndimensjoner: L4.5m x W4.0m x D2.0m;

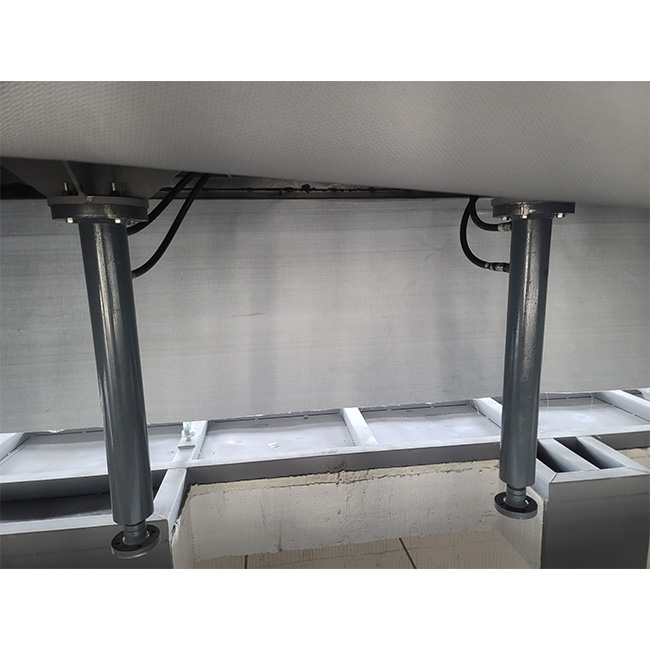

Antall lastepunkter: 4 poeng;
Lastekraft og kontrollmetode: Enkeltpunkt 8T; Proporsjonal avlastningsventil lineær belastning, kontinuerlig konstant belastning <1,5%;
Drivstofftype:
Drivstofflegemor: flytende petroleumsgass (LPG) eller naturgass 22.000 kcal/m³;
Drivstofftrykk: 0,03-0,07 MPa;
Avgassetemperatur: <400 ° C (med kald luft);
Ovnveggtemperaturstigning: <50 ° C ± 1 ° C over romtemperatur (unntatt brennere og områder rundt observasjonsvinduet);

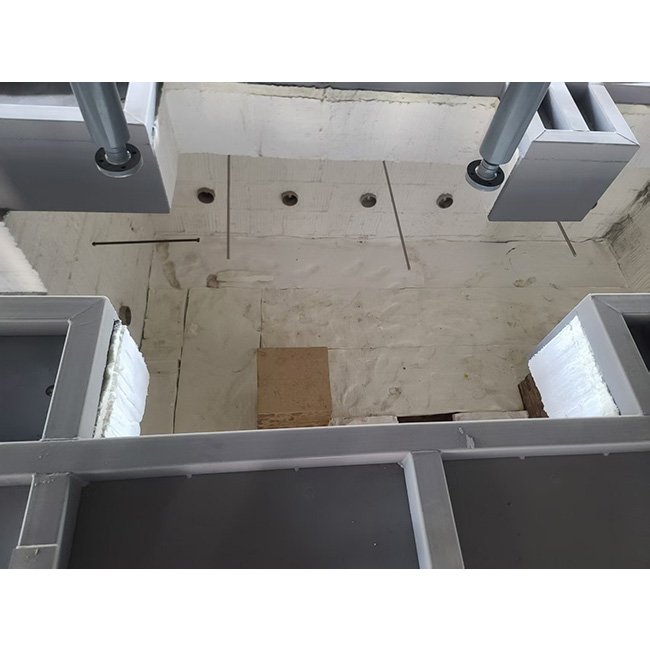

Isolasjon: ildfast ull for toppen og veggene; Ildfaste murstein for bunnen;
Antall brennere: 10 sett;
Termoelementer: 20 for ovnkammeret; 1 for kalibrering; 32 for bakplate -temperatur;
Forbrenningskraft: 4500 kW;
Gassforbruk: full belastning: 167 kg/t; Faktisk: 96 kg/t
Forbrenningskontroll: 1:25 lineær forbrenning
Maksimal deformasjon: ≤ l0/30
Datainnsamling og prosessering: Programmerbar logisk kontroller (PLC), anskaffelseskort med høy presisjon, ± 0,1 ° C
Rørledningstesting: Kan teste både A- og B -rørledninger samtidig
